Een penplotter-workflow voor GIS-gebaseerde gegevens (casestudy) met de UUNA TEK 3.0 A1-penplotter

Overzicht

De afdeling Population Health Research van onze universiteit gebruikt GIS-gegevens ter ondersteuning van onderzoek, rapportage en visuele communicatie. Het produceren van grootformaat GIS-uitvoer werd historisch beperkt door de totale eigendomskosten van grootformaatprinters - met name doorlopend onderhoud en de terugkerende kosten en levensduurbeperkingen van verbruiksartikelen (bijv. cartridges die kunnen uitdrogen of verlopen wanneer het gebruik met tussenpozen plaatsvindt).

Deze casestudy documenteert een alternatieve werkstroom: GIS-lagen omzetten naar vectorplots en fysieke uitvoer produceren met een penplotter. De werkstroom ondersteunt standaard afdrukken voor rapporten (A4) en ook geschaalde kaartproducten tot A1, zonder afhankelijkheid van gespecialiseerde grootformaatprintapparatuur.

Context en onderzoeksbeperkingen

Grootformaat GIS-visualisatie kan lastig te operationaliseren zijn in een academische omgeving waarin:

• De aanschaf- en onderhoudskosten van printers zijn hoog en moeilijk te rechtvaardigen voor periodiek of projectmatig gebruik.
• Verbruiksartikelen kunnen verslechteren (uitdrogen/vervallen), wat verspilling en onvoorspelbaarheid veroorzaakt - vooral wanneer grootformaatprinten niet continu plaatsvindt.
• Elke iteratie brengt extra kosten met zich mee, wat verkennend visueel ontwerp en snelle verfijning ontmoedigt.

Om deze beperkingen aan te pakken, onderzochten we plotten met pennen als een aanpak die beter geschikt is voor onderzoekscycli met tussenpozen: pennen zijn goedkoop, eenvoudig te vervangen en breed verkrijgbaar, en het apparaat kan hoogwaardige vectorlijntekeningen produceren op verschillende papierformaten.

Waarom een penplotter een praktisch alternatief is

Een penplotter verandert de kosten- en werkstroomdynamiek op verschillende nuttige manieren:

• Minder risico op verbruiksartikelen en eenvoudigere aanvulling: Pennen zijn eenvoudig te vervangen en hebben niet hetzelfde risico op “uitgedroogde cartridges” als inktsystemen die met tussenpozen worden gebruikt.
• Grotere visuele flexibiliteit: Er kan een breed scala aan pendiktes, kleuren en inktsoorten worden gebruikt om de leesbaarheid per laag (wegen, parken, punten, grenzen) af te stemmen.
• Contrast- en toegankelijkheidsopties: Verschillende papierkleuren kunnen worden gecombineerd met pennen/markers om het contrast te verbeteren (bijv. lichtgekleurd papier met donkere lijntekeningen, of donkerder papier met gelpennen/verfstiften), zodat thematische lagen duidelijker van elkaar kunnen worden onderscheiden.
• Schaalbare uitvoerformaten: Dezelfde vectorworkflow kan worden gebruikt voor A4-inlegvellen in rapporten en worden geschaald naar A1 voor posters, presentaties of grotere beoordelingssessies.

Overwegingen voor apparatuur en configuratie

• Plotter: UUNA TEK 3.0 A1 Pen Plotter
• Ondersteunde uitvoerformaten: Elk aangepast formaat tot en met A1
• Belangrijkste gebruiksscenario: Gelaagd plotten van op GIS gebaseerde vectoren (lijnwerk en puntobjecten)

Opmerkingen over verzending en verwerking

De UUNA TEK 3.0 A1 is zwaar en degelijk gebouwd. De eenheid raakte tijdens het transport wel beschadigd; nadat ik contact had opgenomen met UUNA TEK en details over het probleem had verstrekt, werden snel vervangende onderdelen verzonden. Vanuit operationeel oogpunt verminderde de snelle ondersteuning de uitvaltijd en hielp deze om de implementatie binnen de onderzoekstermijn haalbaar te houden.

Bouwkwaliteit (overwegingen voor gebruik)

De rails, motoren en riemen zijn robuust. Ik kan de eenheid zelfstandig verplaatsen en positioneren, maar sommige gebruikers hebben mogelijk hulp nodig vanwege het gewicht en formaat.

Softwareomgeving en workflow

• Gegevensbron: City of Orlando GIS Open Data Hub (GeoJSON)
• GIS-software: QGIS (laagconfiguratie en SVG-export)
• Vectorbewerking/uitlijning: Inkscape (opschonen, groeperen, registratie/uitlijning)(Adobe Illustrators wordt ook gebruikt voor het maken en opschonen van vectoren)
• Plotterbesturing: UUNA TEK-software en tutorials (registratie, activering, configuratie), Inkscape (met UUNA-extensie)

De instructievideo's van UUNA TEK waren nuttig voor de eerste configuratie en oriëntatie op de workflow. Als macOS-gebruiker vertrouwde ik ook op de ondersteuning van UUNA TEK om vragen over softwarecompatibiliteit en configuratie op te lossen. De software van UUNA TEK en de Inkscape-extensies zijn beschikbaar voor Mac OS- en Windows-pc-platforms.

Gegevensvoorbereiding en plotmethodologie

Deze workflow is ontworpen om herhaalbaar te zijn voor verschillende papierformaten door elk GIS-thema te behandelen als een afzonderlijke vectorlaag die onafhankelijk kan worden geplot en vervolgens via registratie kan worden gecombineerd.

1) GIS-gegevens verzamelen

Ik heb GeoJSON-datasets gedownload van de Open Data Hub van de stad Orlando. Voor deze eerste test heb ik het volgende gebruikt:

• Wegen
• Parken
• Billboardlocaties

(Ons bredere onderzoeksdoel is om de impact van ontwikkeling op groene ruimte zichtbaar te maken. Dat werk wordt in een toekomstig bericht gedocumenteerd.)

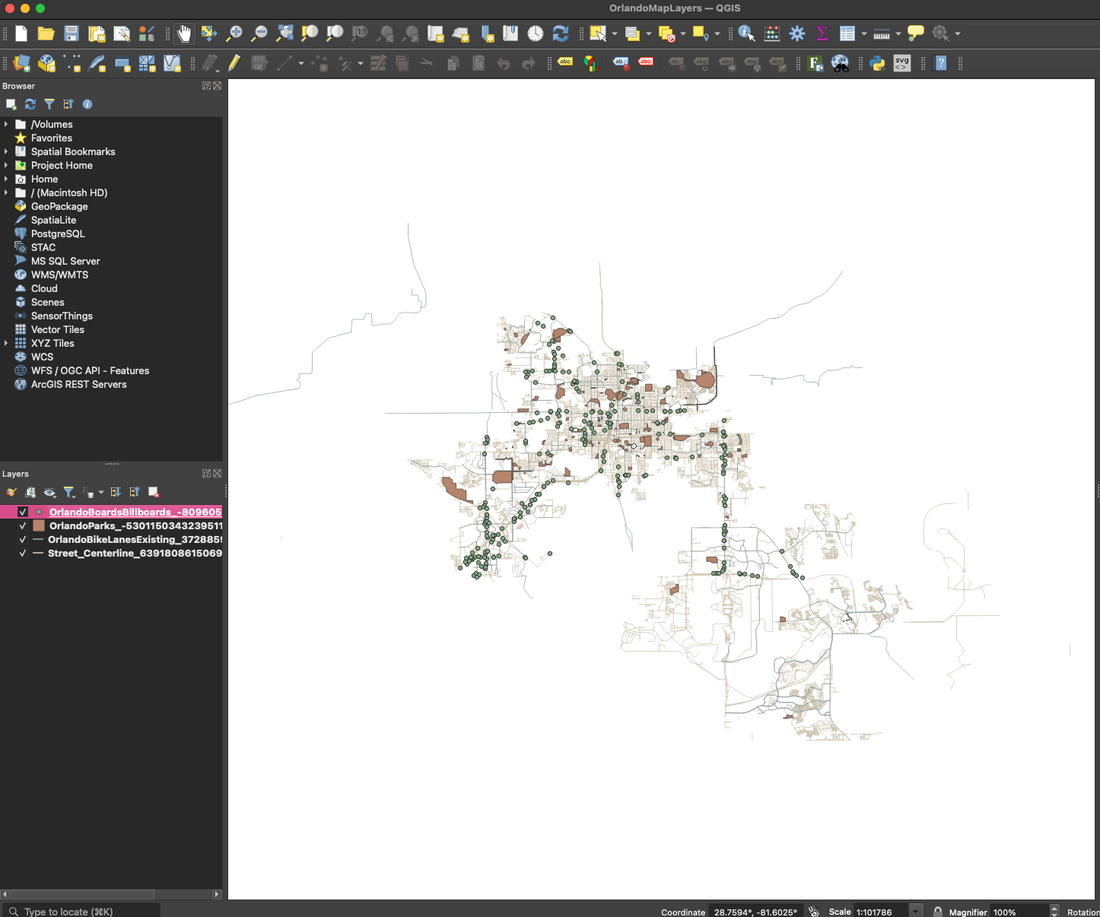

2) Lagen organiseren in QGIS

1. Maak een nieuw QGIS-project.
2. Laad elke GeoJSON-dataset in QGIS.
3. Wijs elke dataset toe aan een eigen laag en stijl en orden deze naar wens voor de beoogde uitvoer.

3) Elke laag exporteren naar SVG (één laag per bestand)

Om plotten met meerdere pennen te ondersteunen en de complexiteit achteraf te verminderen:

1. Maak een nieuwe afdruklay-out in QGIS en voeg het kaartobject toe.
2. Verberg alle lagen behalve één.
3. Exporteer de zichtbare laag als SVG.
4. Herhaal dit voor elke resterende laag.

Hiermee ontstaan afzonderlijke vectorbestanden die achter elkaar kunnen worden geplot (vaak één pen per laag) en consistent kunnen worden geschaald naar elk aangepast formaat tot en met A1.

4) Uitlijning en registratie voorbereiden in Inkscape

1. Importeer elke SVG in Inkscape.
2. Ruim de objecten voor elke laag op en groepeer ze.
3. Combineer alle lagen onder één hoofdgroep om consistente transformaties te behouden.
4. Lijn de gegroepeerde uitvoer uit en schaal deze met een vooraf gemaakt SVG-rastertemplate op A1-formaat als positioneringsreferentie.

Dat rastertemplate fungeert als een consistent registratiesysteem: het papier wordt op een bekend coördinatengebied geplaatst en het artwork wordt daarop geschaald en gepositioneerd - elke afmeting tot A1.

5) Plotten in lagen (workflow met meerdere pennen)

1. Plot de eerste laag met de eerste pen.
2. Verwissel de pennen en plot de volgende lagen achter elkaar (met variërende dikte en kleur per thema).
3. Waar contrast cruciaal is, combineert u de penkeuze met de papierkleur om de leesbaarheid en scheiding tussen lagen te verbeteren.

Voorlopige resultaten (eerste A4-uitvoer)

De eerste test is uitgevoerd met een uitvoerformaat van 14x17 inch, om snelle iteratie mogelijk te maken en ervoor te zorgen dat de uiteindelijke afbeeldingen netjes in rapporten en verspreid materiaal kunnen worden geïntegreerd. De gelaagde workflow (QGIS-export per laag, uitgelijnd in Inkscape, sequentieel geplot) bleek praktisch en herhaalbaar.

Observaties en beperkingen

• Sterke punten voor onderzoeksvisualisatie
  • Duidelijke lijntekeningen van hoge kwaliteit en een sterke thematische scheiding door keuzes in pendikte en kleur
  • Minder operationele rompslomp bij incidenteel gebruik dan het onderhouden van grootformaatprinters en verbruiksmaterialen
  • Geschikt voor zowel invoegingen in rapporten (A4) als grotere presentatieformaten (tot A1)
• Beperkingen van de workflow
  • Het verplaatsen van GIS-gegevens tussen QGIS en Inkscape brengt een leercurve en incidentele formaat- en compatibiliteitsproblemen met zich mee.
  • Gevulde gebieden (bijv. parken/groene ruimte) vereisen aanvullende beslissingen over de weergave van vlakobjecten (arcering, dichtheid, marker-vullingen), terwijl de gegevens getrouw worden weergegeven.
• Operationele opmerkingen
  • De ondersteuning van de leverancier was snel en doeltreffend, wat relevant is voor toepassing in een universitaire omgeving waar de tijd tot ingebruikname van belang is.

Volgende fase: opschalen naar A1-uitvoer

De volgende fase is het toepassen van dezelfde methodologie op grotere formaten tot A1 en het verfijnen van vulstrategieën (bijv. arceringsdichtheid, markerbenaderingen en leesbaarheid op schaal). Een vervolgbericht zal het volgende documenteren:

• praktijken voor papierverwerking en uitlijning bij grotere formaten,
• overwegingen rond de tekentijd op A1-formaat,
• vultechnieken die leesbaar en consistent met de onderliggende GIS-gegevens blijven.

Belangrijkste conclusies

Voor onderzoeksteams die GIS-visualisaties op verschillende papierformaten nodig hebben, kan een penplotter een bruikbaar alternatief zijn voor grootformaatprinters - vooral wanneer de belangrijkste beperkingen kosten, onderhoud en het risico rond verbruiksmaterialen zijn. Pennen bieden flexibele controle over lijndikte, kleur en stijl, en door de inktkeuze te combineren met de papierkleur ontstaan meer mogelijkheden voor contrast en leesbaarheid. Hoewel er een leercurve is bij de overstap tussen GIS- en vectortools (en vlakvullingen extra techniek vereisen), ondersteunt deze aanpak iteratieve, reproduceerbare en schaalbare onderzoeksvisualisatie zonder de overhead van infrastructuur voor grootformaatprinten.

Deze casestudy is bijgedragen door Nicholas Alpin op 7 jan. 2026; het oorspronkelijke artikel staat hier.
