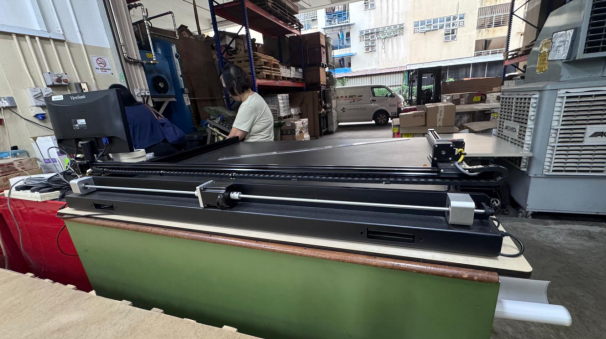

Deze casestudy en tutorial zijn aangeleverd door Oliver Company Pte Ltd, een gerenommeerde leverancier van stansoplossingen uit Singapore met meer dan vijf decennia ervaring in de sector. OliverCo werd opgericht in 1970 en staat al lange tijd bekend om zijn precisie, betrouwbaarheid en vakmanschap bij het bedienen van toonaangevende drukkerijen, verpakkingsbedrijven en fabrikanten in de regio Azië-Pacific. Door de UUNA TEK 3.0 Pen Plotter in hun productieproces te integreren, heeft OliverCo de ontwerpnauwkeurigheid verbeterd, het prototypen gestroomlijnd en zijn inzet voor hoogwaardige kwaliteit en efficiëntie versterkt - met snellere en consistentere resultaten voor hun klanten.
De UUNA TEK 3.0 Pen Plotter is een professionele teken- en schrijfrobot voor kunstenaars, ontwerpers en ingenieurs die hoge eisen stellen aan precisie, snelheid en betrouwbaarheid. Deze gedetailleerde stapsgewijze handleiding begeleidt u bij alles, van het uitpakken tot uw eerste productieplot, zodat optimale prestaties en langdurige stabiliteit worden gegarandeerd.
1. Alle componenten uitpakken en controleren
Open de verpakking voorzichtig om beschadiging van componenten te voorkomen.
Controleer of alle items aanwezig zijn:
- UUNA TEK 3.0 Pen Plotter
- Gebruikershandleiding
- USB-gegevensstation
- Magneet
- Voedingsadapter
- Voedingsaansluitkabel
- Hulpmiddelregelaar
Controleer op eventuele transportschade. Als iets beschadigd lijkt, maak dan foto's voor uw administratie en neem contact op met de klantenservice.
2. Bereid uw werkruimte voor
Plaats uw UUNA TEK 3.0 penplotter op een stevig, vlak oppervlak met voldoende vrije ruimte eromheen.
Zorg ervoor dat de werkruimte schoon, stofvrij en vrij van trillingen of vocht is.
Plan een veilige kabelroute naar uw stopcontact en computer om verstrengeling of blokkades te voorkomen.
3. Monteer de hardware
Volg de gebruikershandleiding stap voor stap om alle onderdelen aan te sluiten - de installatie is eenvoudig.
Sluit de voedingsadapter en de extra regelaar aan volgens de instructies.
Als een deel van het proces onduidelijk lijkt, raadpleeg dan de online videogidsen of documentatie van UUNA TEK.
4. Maak verbinding met uw computer en software
Sluit de penplotter aan op uw computer via USB of een draadloze verbinding volgens de instructies.
Start uw favoriete ontwerpsoftware (bijv. Impact 2016) en controleer of de plotter wordt herkend.
Laad of open uw vectorontwerp, artwork of tekenbestand om te plotten.
5. Configureer de plotinstellingen
Controleer de maateenheden (mm of inches) en zorg ervoor dat de schaal op 100% staat, tenzij u het formaat moet aanpassen.
Wijs de juiste lijntypen en pennen toe - bijvoorbeeld voor contour- en annotatielagen.
Stel het juiste papier- of mediaformaat en het nulpunt in dat overeenkomt met de indeling van uw tekening.
6. Plaats de pen en voer een testrun uit
Plaats uw pen volgens de instructies. Zorg ervoor dat deze stevig en recht zit en loodrecht op het papier staat.
Voer indien uw software dit ondersteunt een testrun uit (zonder de pen te laten zakken). Zo controleert u vóór het daadwerkelijke plotten of het bewegingstraject en de oriëntatie correct zijn.
7. Voer een testplot uit voor kalibratie
Verstuur een eenvoudig testbestand (een vierkant, een cirkel en liniaalmarkeringen van 10 cm).
Houd de beweging in de gaten - de pen moet soepel bewegen met constante druk.
Meet de lijnen van de uitvoer om de nauwkeurigheid te bevestigen. Noteer eventuele afwijkingen in uw QC-logboek.
Pas indien nodig de pendruk of -hoogte in kleine stappen aan volgens de handleiding.
8. Start je productieplot
Laad uw definitieve ontwerpbestand voor het plotten.
Controleer alle instellingen nogmaals: mediaformaat, penconfiguratie en uitlijning van de oorsprong.
Start de taak en houd de eerste minuut toezicht om een soepele invoer en correcte penuitlijning te garanderen.
9. Onderhoud na gebruik
Plaats de pen terug in de dop of berg hem goed op om uitdrogen van de inkt te voorkomen.
Reinig het tekenoppervlak om stof en vuil te verwijderen.
Schakel de plotter uit als deze langere tijd niet wordt gebruikt.
10. Houd software en firmware up-to-date
Werk je UUNA TEK-software en firmware regelmatig bij wanneer je hiervan een melding krijgt. Het aftersalesteam van het merk brengt proactief updates uit om de compatibiliteit en prestaties te verbeteren.
Prestatiehoogtepunten — Zo zien goede resultaten eruit
Hogesnelheidsmogelijkheden: XY-verplaatsingssnelheid tot 15 in/s (38 cm/s).
Native resolutie: 2032 stappen/inch (80 stappen/mm) voor uiterst nauwkeurige bewegingen.
Reproduceerbaarheid: Doorgaans beter dan 0.005 in (0.1 mm) bij lage snelheden.
Pro-tip: Verlaag voor gedetailleerde of complexe kunstwerken de plotsnelheid om een optimale reproduceerbaarheid en strakker lijnwerk te bereiken.
Snelle gids voor probleemoplossing
Apparaat niet gedetecteerd: Sluit de kabels opnieuw aan, start zowel de plotter als de computer opnieuw op en controleer of in je software het juiste stuurprogramma en de juiste poort zijn geselecteerd. (Impact 2016 maakt doorgaans probleemloos verbinding.)
Lijnen lijken verkeerd geschaald: Controleer of de eenheden en schaal consistent zijn tussen je CAD/CAM-export en de instellingen van de plotter.
Wankele of inconsistente lijnen: Plaats de pen opnieuw, controleer de toestand van de punt en verlaag de snelheid voor werk met fijne details.
Conclusie
Het instellen van je UUNA TEK 3.0 Pen Plotter is eenvoudig met de juiste voorbereiding en kalibratie. Of je nu technische tekeningen, generatieve kunst of kalligrafie maakt, deze uiterst nauwkeurige plotter zorgt elke keer voor vloeiende, consistente resultaten van professionele kwaliteit.
Blijf op de hoogte van de nieuwste softwareversies en onderhoudstips van UUNA TEK, zodat je machine optimaal blijft presteren.
