Ben je nieuw met CNC-penplotters en zie je op tegen G-code? Geen zorgen - deze beginnersvriendelijke gids legt alles uit wat je moet weten over het gebruik van G-code met de UUNA TEK 3.0 Pen Plotter. Van het begrijpen van de basis tot het versturen van je eerste G-codebestand: deze handleiding leidt je stap voor stap duidelijk door het proces, zodat je vol vertrouwen vloeiende, nauwkeurige penplotkunst kunt maken.
Wat is G-code?
G-code (ook geschreven als Gcode of G-Code) is een universele programmeertaal die wordt gebruikt bij computerondersteunde productie (CAM). De taal geeft stapsgewijze instructies die machines vertellen hoe ze moeten bewegen, werken en taken moeten uitvoeren - zoals snijden, frezen, boren, graveren of plotten.
Voor penplotters zoals de UUNA TEK 3.0 Pen Plotter stuurt G-code de bewegingen van de machine langs de X-, Y- en Z-as aan, zodat lijnen, curven en tekst nauwkeurig worden getekend.
G-code werd oorspronkelijk in de jaren 1950 ontwikkeld door MIT en is inmiddels de industriestandaard voor het aansturen van CNC-machines - en wordt ook veel gebruikt voor moderne penplotters.
Beschouw G-code als een gedetailleerd recept. In plaats van te vertrouwen op zware vectorbestanden die Inkscape kunnen laten crashen of je computer kunnen vertragen, kan de UUNA TEK 3.0 Pen Plotter illustraties sneller en efficiënter tekenen wanneer je duidelijke G-code-instructies verstuurt.
Veelgebruikte G-codes in de UUNA TEK 3.0 Pen Plotter
Hieronder staan de essentiële G-codes die je nodig hebt om de UUNA TEK 3.0 Pen Plotter te gebruiken. Ze zijn geschikt voor beginners en omvatten 95% van wat je nodig hebt voor plotten.
G00 – Snelle verplaatsing
Verplaatst de pen snel tussen twee punten zonder te tekenen.
Wordt gebruikt bij het verplaatsen van de pen vóór of na het tekenen.
G01 – Lineaire interpolatie
Tekent rechte lijnen van het ene punt naar het andere met een ingestelde toevoersnelheid (F).
Essentieel voor bijna alle illustraties en handschriften.
G20 / G21 – Eenheden selecteren
- G20 = Inches
- G21 = Millimeters (recommended for plotters)
De meeste G-codebestanden voor penplotters worden opgesteld in millimeters, vooral voor nauwkeurige kunstwerken.
G90 / G91 – Positioneringsmodi
-
G90 – Absolute positionering
Coördinaten verwijzen naar exacte punten op basis van de oorsprong van de machine. -
G91 – Incrementele positionering
Coördinaten geven de relatieve verplaatsing vanaf de huidige locatie aan.
Tip: Bij de meeste plotworkflows wordt G90 absolute modus gebruikt voor strak en voorspelbaar plotten.
Opmerking: Hoewel er bij CNC-bewerking nog veel meer G-codes zijn, heb je alleen de hierboven genoemde codes nodig om met de UUNA TEK 3.0 Pen Plotter aan de slag te gaan.
Software om G-code naar de UUNA TEK 3.0 Pen Plotter te verzenden
We raden UGS (Universal Gcode Sender) aan, omdat het stabiel en gebruiksvriendelijk is en perfect werkt met UUNA TEK 3.0 Pen Plotter-machines. Hiermee kun je:
- verbinding maken met je plotter
- G-code in realtime verzenden
- gereedschapspaden visualiseren
- machinebewegingen besturen
Download UGS vanaf de officiële pagina:
https://winder.github.io/ugs_website/download/
Maak je eerste kunstwerk met G-code
Probeer je eerste kunstwerk met een penplotter met het meegeleverde G-codebestand.
- Formaat: A5
- Aanbevolen pen: 0,4 mm fineliner
-
Downloadlink voor het G-codebestand:
https://drive.google.com/file/d/1tyoX9kEyxbqLFSVveA8F3PMiuciasH8h/view?usp=sharing
Stappen voor het plotten
Stap 1: Universal Gcode Sender openen
Start de UGS-software op je computer.
Stap 2: De plotter inschakelen en verbinding maken via USB
Zet je UUNA TEK 3.0 Pen Plotter aan en sluit deze met de USB-kabel aan op je pc.
Stap 3: Verbinden met de machine
Selecteer in UGS de juiste COM-poort en klik vervolgens op de knop Verbinden.
Stap 4: Het G-codebestand laden
Klik op Bestand openen (linkerbovenhoek) en selecteer het G-codebestand dat je eerder hebt gedownload.
Stap 5: Papier en pen voorbereiden en vervolgens beginnen met plotten
- Plaats A5-papier op de machine
- Stel de penhoogte in op 3 mm
- Verplaats de pen naar de linkerbovenhoek van je papier
- Klik op de knop Afspelen om te beginnen met plotten
Belangrijk: Wijzig de baudrate niet.

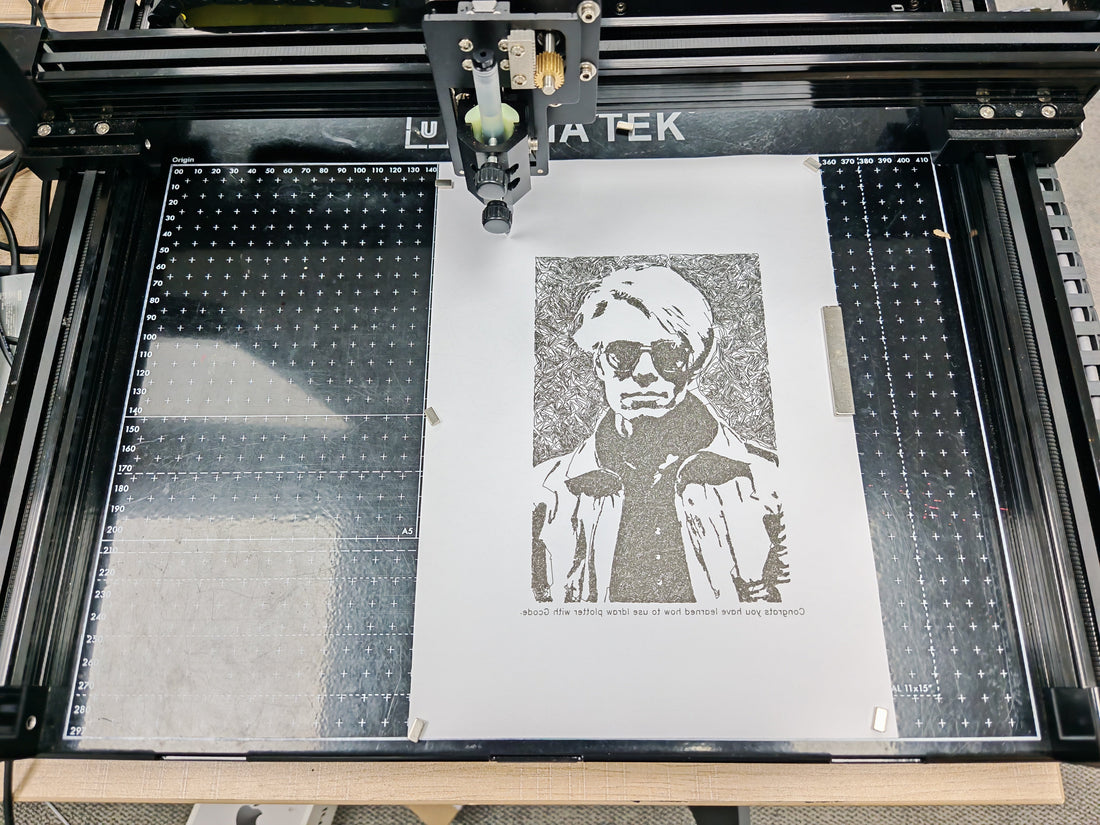

Voorbeeldresultaten
Hieronder staan afbeeldingen die de UGS-interface en kunstwerken tonen die zijn gemaakt met de UUNA TEK 3.0 Pen Plotter.
Dit artikel is aangeleverd door @Mandeep Singh.
