De UUNA TEK® iDraw 2.0 - A4-formaat kan worden gebruikt om met Inkscape nauwkeurige penplottertekeningen en teksten te maken. In deze handleiding laten we zien hoe je een A4-document instelt, de pagina in vier A6-gebieden verdeelt, tekst toevoegt, de tekst omzet naar een SVG-lettertype met één lijn en de iDraw 2.0 gebruikt om op het papier te schrijven.
Volg de onderstaande stappen om je Inkscape-bestand voor te bereiden en te beginnen met schrijven met je A4-penplotter iDraw 2.0.
Stap 1: Installeer Inkscape en de iDraw-extensie
Zorg er eerst voor dat Inkscape en de vereiste iDraw-extensie op je computer zijn geïnstalleerd.
Volg onze installatiehandleiding als je de extensie nog niet hebt geïnstalleerd:
De gebruikersextensie voor Inkscape installeren – iDraw-tutorials
Open Inkscape zodra de installatie is voltooid en maak een nieuw document.
Stap 2: Stel het documentformaat in op A4
Open Inkscape en ga vervolgens naar:
Bestand → Documenteigenschappen
Stel in de documenteigenschappen het paginaformaat in op A4.
Dit A4-document wordt gebruikt als werkgebied voor de UUNA TEK® iDraw 2.0.

Stap 3: Maak hulplijnen voor A6
Vervolgens maken we hulplijnen voor A6 om de A4-pagina in vier gebieden van A6-formaat te verdelen.
Selecteer in Documenteigenschappen Rasters en klik op Nieuw.
Stel de volgende waarden in:
- Afstand X: 105 mm
- Afstand Y: 148.5 mm
Deze afmetingen komen overeen met het standaardpapierformaat A6.

Stap 4: Verdeel de A4-pagina in vier A6-gebieden
Na het toepassen van de rasterinstellingen wordt de A4-pagina verdeeld in vier secties van A6-formaat.
Met deze hulplijnen kun je je tekst gemakkelijker nauwkeurig in elk A6-gebied plaatsen.

Stap 5: Voeg je tekst toe
Voeg vervolgens de tekst toe die je de UUNA TEK® iDraw 2.0 wilt laten schrijven.
Selecteer het Text Tool in Inkscape en voer de gewenste inhoud in. Plaats de tekst vervolgens in het gebied waar je deze wilt laten schrijven.
Met Text and Font kun je zo nodig de tekstgrootte aanpassen.
In deze stap hoef je de lettertypestijl niet te wijzigen. In de volgende stap vervangen we de tekst door een SVG-lettertype met enkele lijnen dat geschikt is voor penplotten.

Stap 6: De tekst vervangen door een SVG-lettertype met enkele lijnen
Gebruik de extensie iDraw Hershey Text om de tekst om te zetten naar een formaat dat geschikt is voor de penplotter.
Ga in Inkscape naar:
Extensions → iDraw Utilities → Hershey Text
Selecteer Other bij de optie Font face.
Selecteer vervolgens onder Other SVG Font je eigen SVG-lettertype met enkele lijnen.
Schakel Live preview in om te zien hoe de tekst eruitziet nadat het lettertype is vervangen.
Als je tevreden bent met het resultaat, klik je op Apply.


Stap 7: De uiteindelijke tekstlay-out controleren
Nadat je het SVG-lettertype met enkele lijnen hebt toegepast, wordt de oorspronkelijke tekst vervangen door het geselecteerde SVG-lettertype met enkele lijnen.
Controleer de uiteindelijke lay-out en zorg ervoor dat de tekst correct binnen het A6-referentiegebied staat.

Stap 8: De pen en het papier installeren en beginnen met schrijven
Maak nu de UUNA TEK® iDraw 2.0 - A4-formaat klaar.
Installeer de pen en het papier op de machine volgens je configuratie.
Zodra alles klaar is, ga je terug naar Inkscape en navigeer je naar:
Extensions → iDraw 2.0 Control → Apply
De iDraw 2.0 begint vervolgens de voorbereide tekst op het papier te schrijven.


Stap 9: Bekijk iDraw 2.0 in actie

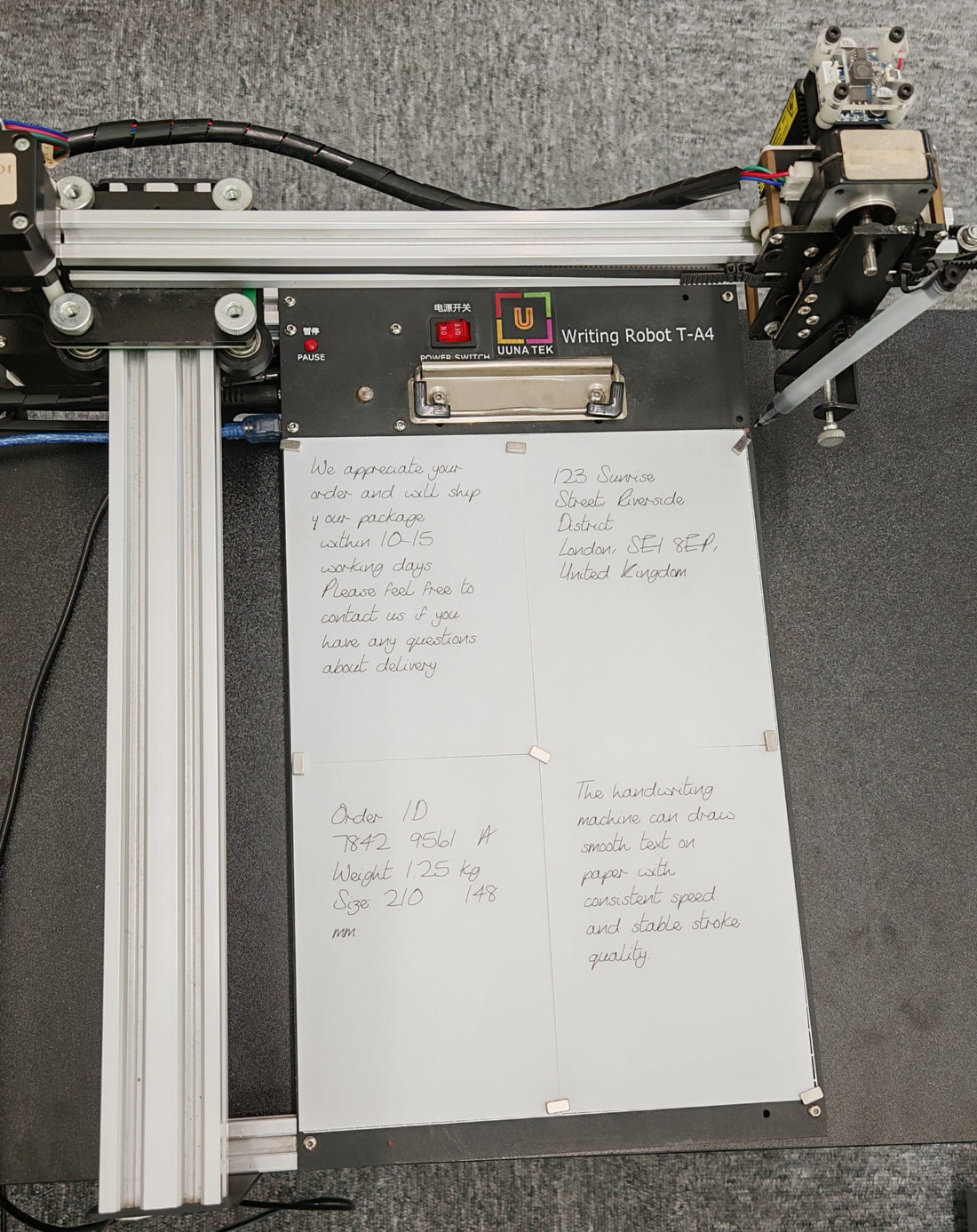

De UUNA TEK® iDraw 2.0 A4-penplotter schrijft de voorbereide inhoud volgens de lay-out die in Inkscape is gemaakt.
Hieronder staan foto's van de machine tijdens het schrijven en van het eindresultaat.
Speciale Halloweenuitverkoop – bespaar tot 35%
Profiteer van de Halloweenuitverkoop van UUNA TEK van 8 september tot en met 31 oktober 2026, met tijdelijke kortingen op geselecteerde penplotters, schrijfmachines en exclusieve bundels.
- Exclusieve Halloweenbundels: bespaar tot 35% KORTING
- Wekelijkse flitsdeals: ontvang 30% KORTING op geselecteerde modellen tijdens geplande actieperiodes
- iAuto-serie: vanaf $2,799
- Voorgemonteerde penplotters: vanaf $999
- Klassieke iDraw-plotters: vanaf $489
- Tijdelijk aanbod: aanbiedingen zijn alleen beschikbaar tijdens de geplande actieperiode.
Mis de Halloweenaanbiedingen niet: kies je apparaat en profiteer van seizoenskortingen zolang de aanbiedingen geldig zijn.
Conclusie
Met Inkscape en de UUNA TEK® iDraw 2.0 - A4-formaat kun je eenvoudig een A4-document voorbereiden, A6-referentiegebieden maken, je tekst positioneren en deze omzetten naar een SVG-lettertype met enkele lijnen voor penplotten.
Met de functie Hershey-tekst in de iDraw-extensie kan de tekst worden omgezet naar een formaat dat geschikt is voor de penplotter voordat het bestand naar het apparaat wordt gestuurd. Deze workflow biedt een eenvoudige manier om aangepaste tekst voor te bereiden en te schrijven met de iDraw 2.0.
