Converting Text to SVG with Inkscape for iAuto Pen Plotter

[iAuto-tutorial] Tekst naar SVG converteren met Inkscape voor de iAuto automatische schrijfmachine

Voor Inkscape-gebruikers of mensen die Axidraw/iDraw gebruiken, is het gebruikelijk om veel SVG-bestanden met vooraf ingestelde lettertypen te beheren. In dat geval hoef je niet handmatig lettertypen te ontwerpen en in te voeren voor iAuto automatische penplotters. In plaats daarvan kun je rechtstreeks met de SVG-bestanden schrijven. Het is echter belangrijk om te weten dat niet alle SVG-bestanden compatibel zijn met de iAuto-software. Vandaag delen we de juiste methode om SVG-bestanden vanuit Inkscape te exporteren en ze vervolgens probleemloos met iAuto te beschrijven.
Wanneer je Inkscape gebruikt om SVG-bestanden met tekst te maken, moet je de functie Hershey Text gebruiken om de tekst te converteren naar SVG-bestanden die door de iAuto-penplotter kunnen worden herkend.

Deel 1 - SVG-bestanden exporteren vanuit Inkscape

Voer eerst tekst in Inkscape in, selecteer de tekst en open vervolgens de functie Hershey Text:



Selecteer vervolgens het lettertype dat je mooi vindt en klik op liveweergave om het realtime-effect te bekijken. Klik op toepassen om de tekst naar SVG te converteren:

Tegelijkertijd kun je ook op oorspronkelijke tekst behouden klikken om de oorspronkelijke tekst te behouden, zodat je deze eenvoudig opnieuw kunt bewerken:

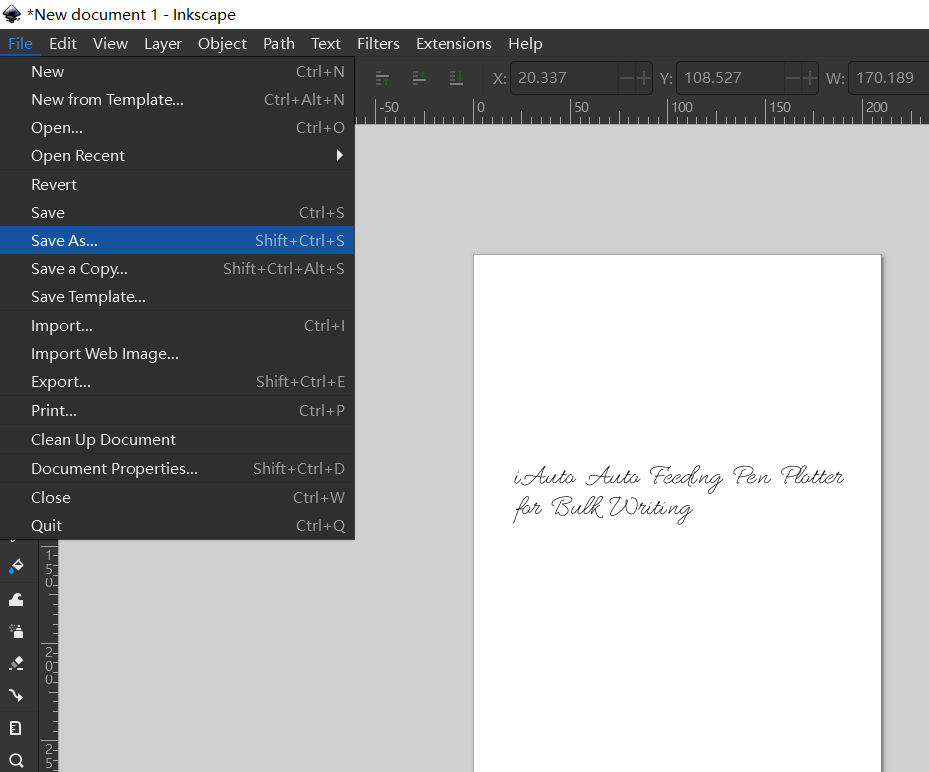

Verwijder ten slotte de overbodige oorspronkelijke tekst (let erop dat je de oorspronkelijke tekst verwijdert, anders kan het geëxporteerde SVG-bestand niet normaal worden gebruikt) en gebruik de functie Opslaan of Opslaan als om het als SVG-bestand te exporteren:

Deel 2 - Uploaden naar iAuto-software en rechtstreeks schrijven

Daarna kun je het openen in de SVG-functie van de iAuto-software en automatisch laten schrijven:

If you need to import it into the Table function to automatically adjust its position, you can select the generate into graphics function:

Schakel over naar de tabelfunctie:

Selecteer de functie voor afbeeldingen en selecteer het bestand dat u zojuist hebt gegenereerd:

U kunt de positie van het bestand hierheen slepen voor de opmaak:

Samenvatting

Dit artikel biedt richtlijnen voor Inkscape-gebruikers en mensen die met Axidraw/Idraw werken en vaak meerdere SVG-bestanden met vooraf ingestelde lettertypen gebruiken. Het benadrukt het gemak van rechtstreeks schrijven met SVG-bestanden voor iAuto-penplotters met automatische invoer, waardoor handmatig lettertypeontwerp overbodig is. Ook wordt het belang benadrukt van compatibiliteit met de iAuto-software bij het exporteren van SVG-bestanden vanuit Inkscape. Het artikel is bedoeld om gebruikers te begeleiden bij het correct exporteren van SVG-bestanden vanuit Inkscape en het effectieve gebruik ervan met iAuto voor penplotten.
