De iDraw H SE Pen Plotter biedt flexibele controle over de "Home-hoek" (oorsprongspunt), essentieel voor het correct uitlijnen van tekeningen. Je kunt ofwel de standaard oorsprong voor het volledige bed gebruiken of een aangepaste home-positie instellen voor kleinere papiersoorten.
Optie 1: Standaard Home-hoek (Volledig papier modus)
Instructies:
- Sta voor de machine, zoals hierboven getoond.
- De standaard Home-hoek is ingesteld op de rechterbovenhoek van het werkgebied van de machine.
- Dit is ideaal voor papier op volledige grootte of wanneer je het hele plottergebied gebruikt.
- Gebruik de “Home” knop in je software (zoals Inkscape met AxiDraw-extensie) om de pen terug te laten keren naar deze standaard oorsprong.
Optie 2: Aangepaste Home-hoek (Klein papier modus)
Instructies:
- Zet de machine uit.

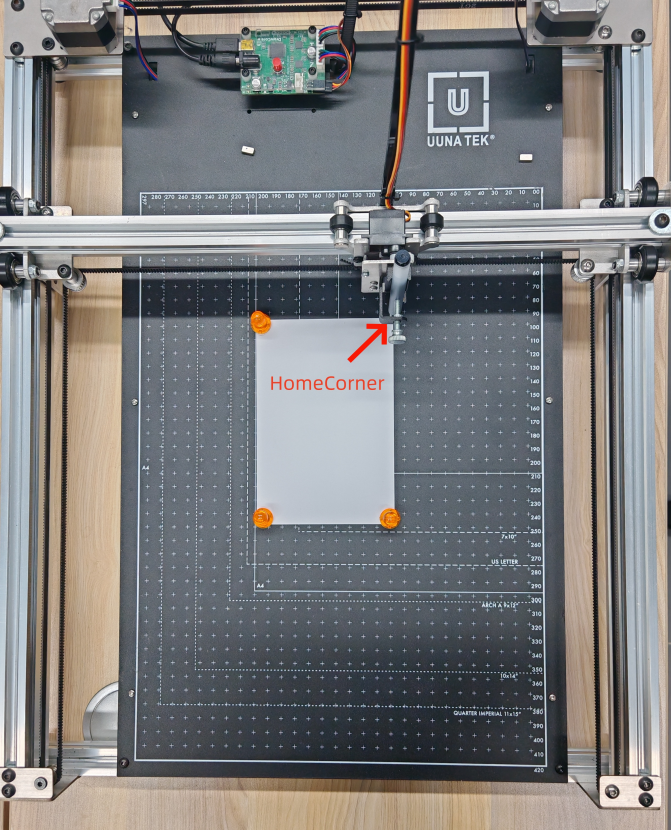

- Beweeg de pennenhouder voorzichtig met de hand totdat de punt van de pen in de rechterbovenhoek van je kleine papier staat, zoals op de afbeelding hierboven.
- Deze positie zal nu fungeren als je nieuwe Home-hoek nadat je de machine weer hebt aangezet.
- Begin je tekening vanaf deze locatie om alles uitgelijnd te houden met je kleinere papier.
Beschrijving van het coördinatensysteem
De machinecoördinaten worden in de afbeelding getoond, de lange as van de machine is de X-as en de korte as is de Y-as.
De horizontale en verticale lay-outcoördinaten in Inkscape komen overeen met de volgende afbeelding:
⚠️ Opmerking: Verplaats de pen altijd alleen handmatig wanneer de machine is uitgeschakeld om beschadiging van de stappenmotoren te voorkomen.
Snelle referentie samenvatting
| Gebruikssituatie | Locatie van de Home-hoek | Instructies |
| Volledig papier | Boven rechts van het volledige machinebed | Gebruik de Home-knop in de software |
| Klein papier | Boven rechts van klein papier handmatig |
Zet uit → verplaats pen → zet aan om oorsprong in te stellen |
