De iDraw HSE-penplotter is een krachtig hulpmiddel voor het maken van gedetailleerde ontwerpen met grote precisie. Een van de opvallende functies is het verwijderen van verborgen lijnen. Hiermee worden complexe tekeningen met meerdere lagen gestroomlijnd door onnodige paden te negeren die door gevulde vormen aan het zicht worden onttrokken. Deze functie zorgt ervoor dat je tekeningen er strak uitzien en visueel nauwkeurig zijn, vooral bij het werken met overlappende objecten. In deze handleiding nemen we je stap voor stap mee door het gebruik van de functie voor het verwijderen van verborgen lijnen met de iDraw HSE, zodat je gemakkelijker verzorgde, professionele ontwerpen kunt maken. Hier volgt een stapsgewijze handleiding voor het gebruik van de functie voor het verwijderen van verborgen lijnen in iDraw HSE.
Stap 1: Inzicht in het verwijderen van verborgen lijnen
Door verborgen lijnen te verwijderen kan iDraw bepaalde paden in een tekening negeren wanneer ze overlappen met of verborgen worden door gevulde vormen, waardoor de tekeningen strakker worden. Deze functie is vooral handig bij het maken van complexe ontwerpen met meerdere lagen en overlappende objecten.
Laten we hier een voorbeeld bekijken:
In mijn Inkscape-ontwerp staan links veel overlappende halve cirkels. Elke halve cirkel is met een andere kleur gevuld en heeft een lijnstijl. Als je ze normaal tekent, krijg je rechts het volgende effect: alle lijnen worden getekend en de lijnen van elke halve cirkel verspringen, wat niet overeenkomt met het werkelijke effect links. Bovendien ontstaat er visueel geen echt gevoel van overlapping.

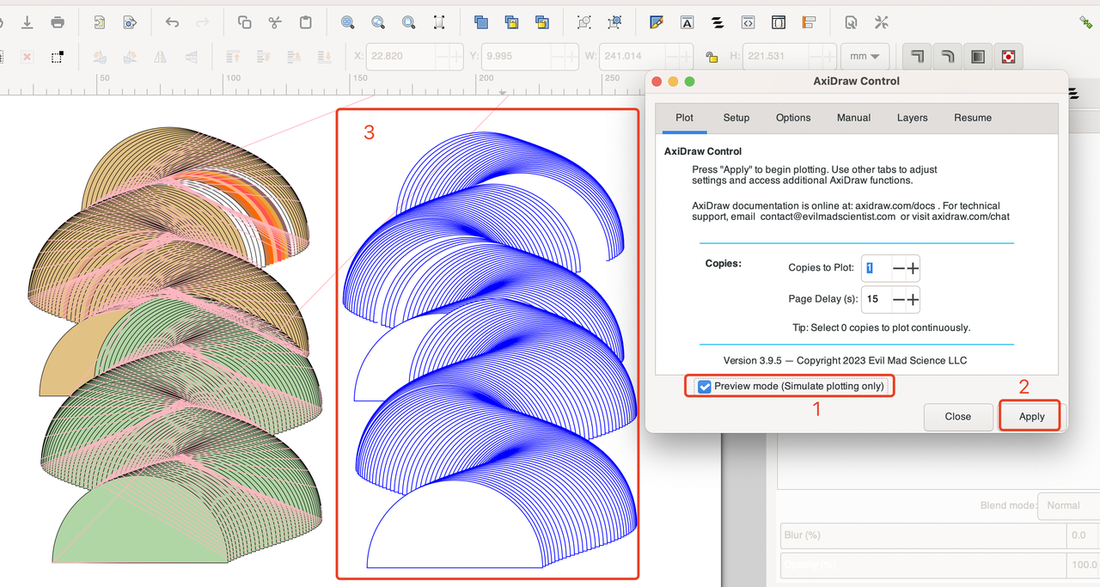

Wanneer we nu de functie voor het verwijderen van verborgen lijnen inschakelen en de voorbeeldfunctie gebruiken, krijgen we het gewenste effect:
Stap 2: Bijwerken naar AxiDraw 3.9
Als iDraw HSE deze functie wil gebruiken, moet momenteel de AxiDraw-plug-in worden gebruikt (je kunt deze hier downloaden):https://wiki.evilmadscientist.com/Axidraw_Software_Installation). Zorg er ook voor dat je Inkscape AxiDraw-extensie is bijgewerkt naar versie 3.9 (of hoger), omdat in deze versie de functie voor het verwijderen van verborgen lijnen is geïntroduceerd.
Stap 3: Je ontwerp voorbereiden
Bereid uw tekening voor in vectorbewerkingssoftware zoals Inkscape. Gebruik vullingen om gebieden te markeren waar u niet wilt dat paden zichtbaar zijn. Deze techniek is handig voor complexe ontwerpen waarin bepaalde delen verborgen moeten blijven.
Stap 4: Verwijderen van verborgen lijnen configureren
Schakel in de AxiDraw-software de functie voor het verwijderen van verborgen lijnen in. Deze functie is standaard uitgeschakeld, dus activeer deze handmatig om het verwijderen van verborgen lijnen toe te passen.
1.Verwijderen van verborgen lijnen inschakelen: Ga naar de geavanceerde instellingen van Options in AxiDraw Control en schakel het verwijderen van verborgen lijnen in.
2.Voorwaarden: Alleen paden met lijneigenschappen die niet worden bedekt door gevulde objecten, worden geplot. Objecten zonder lijnen of objecten achter gevulde gebieden worden genegeerd. Hoewel de halve cirkel hier bijvoorbeeld met kleur is gevuld, wordt deze uiteindelijk niet getekend omdat deze geen lijn heeft (Tip: het blauwe pad dat door het voorbeeld wordt gegenereerd, kan worden geselecteerd door erop te klikken en kan worden versleept en verwijderd):
Stap 5: Voorbeeld bekijken en verfijnen
Gebruik de ‘voorbeeldmodus’ om de uitvoer te simuleren en te controleren of het verwijderen van verborgen lijnen naar verwachting werkt. Pas indien nodig de vullingen en lijnen in uw ontwerp aan om het gewenste resultaat te bereiken.
Stap 6: Uw ontwerp plotten
Zodra u tevreden bent met het voorbeeld, kunt u doorgaan met plotten. Het resultaat is als volgt:
Samenvatting
Door de stappen in deze handleiding te volgen, kunt u optimaal gebruikmaken van de functie voor het verwijderen van verborgen lijnen in de iDraw HSE-penplotter, zodat uw tekeningen strakker en nauwkeuriger worden. Van het begrijpen van het concept en het bijwerken van de benodigde software tot het configureren van de instellingen in AxiDraw en het bekijken van een voorbeeld van uw ontwerp: deze functie biedt een uitstekende manier om de kwaliteit van complexe ontwerpen te verbeteren. Met slechts enkele eenvoudige stappen kunt u overbodige lijnen verwijderen en u richten op wat echt belangrijk is: moeiteloos prachtige kunstwerken creëren.
