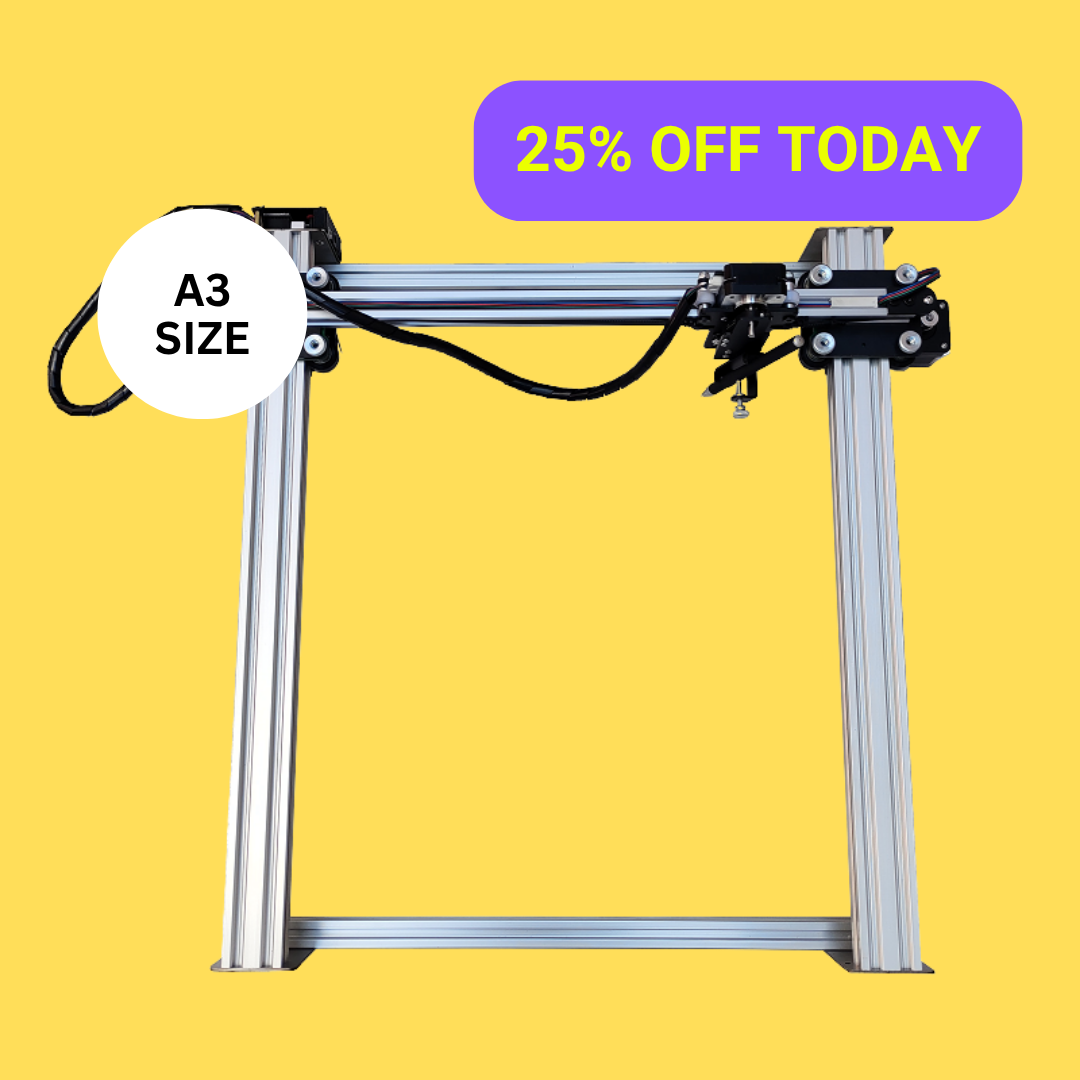

iDraw H A3-penplottertekenrobot en tekenmachine, 300% sneller dan andere modellen

Name: iDraw H A3-penplottertekenrobot en tekenmachine, 300% sneller dan andere modellen
Brand: UUNA TEK
SKU: DRW-PEN-PLT-23-H-VRS4-US
Price: 526.95 EUR
Availability: InStock

€526,95 EUR

~~€702,95 EUR~~ €526,95 EUR

Uitverkoop Uitverkocht

Verzendkosten berekend bij het afrekenen.

Stijl A3-formaat zonder basisplaat

Stekker US UK EU AU Anderen

Maat A3-formaat (16.5 x 11.7 inch)

Productvarianten

Hoeveelheid

⚡ Business Upgrade Deal | SAVE 40% OFF

Til je creatieve projecten naar een hoger niveau met de iDraw H A3-penplotter, tekenrobot, tekenmachine, schrijfmachine en handtekeningenmachine| UUNA TEK is ontworpen om nieuwe normen te stellen op het gebied van precisie en snelheid. Als 's werelds snelste handschriftmachine biedt het apparaat een indrukwekkende snelheidsverhoging van 300% ten opzichte van vergelijkbare machines, waardoor het de ideale keuze is voor kunstenaars, professionals en liefhebbers die op zoek zijn naar ongeëvenaarde prestaties.

Let op: de versie met bodemplaat is momenteel niet op voorraad.

Wat is de iDraw H A3?

Geschikt voor projecten tot A3-formaat (16,5 × 11,7 inch)
Mechanische precisie voor gedetailleerde tekeningen
Compatibel met Inkscape, LightBurn en andere SVG/JPG/PNG-indelingen
Flexibele montagemogelijkheden: horizontale of verticale opstelling

Ideaal voor:

Voor kunstenaars die generatieve kunst en kalligrafie creëren
Voor ontwerpers die prototypes of hulplijnen maken
Voor docenten die technisch tekenen onderwijzen
Voor creatievelingen die leer, hout of papier markeren

Waarom kiezen voor iDraw H A3?

Moeiteloos schrijven in bulk: Ondersteunt Email Merge en Hershey-lettertypen voor brieven, uitnodigingen en kaarten
Ongeëvenaarde snelheid: Tot 12.000 mm/min, 3× sneller dan andere A3-plotters
Precisie: Resolutie van 0,01 mm op de X/Y-assen
Lasergraveren (optioneel): Laserheads van 0,5 W – 15 W voor veelzijdige materialen
Connectiviteit: USB of Bluetooth, compatibel met Windows/Mac/Linux
Gebruiksvriendelijke bediening: Pas vermogen, snelheid en invoerformaten aan met UUNA TEK 2.0 Control

Bekijk alle details

Shipping, Warranty & Support

🌍

Free Worldwide Shipping

Delivered anywhere in the world at no extra cost.

🔄

30-Day Easy Returns

Hassle-free returns or exchanges within 30 days.

💎

Lifetime Care Guarantee

Support for your machine for its entire lifetime.

📞

Dedicated Customer Support

Help available via email, chat, or Zoom.

🎓

Free Personal Training

Learn to set up and use your machine easily.

Belangrijkste functies

Universele G-code-compatibiliteit: plug-and-playprecisie
Voor de meeste ontwerpers, kalligrafen en bedrijfseigenaren heb je een systeem nodig dat naadloos werkt met de tools die je al kent. Onze standaardproductlijn biedt volledige compatibiliteit met open-source G-code, wat betekent dat je vectoren rechtstreeks kunt importeren uit Inkscape (met onze eigen extensies), LightBurn of Adobe Illustrator, je gereedschapspad kunt genereren en direct kunt beginnen met plotten. Coderen is niet nodig—alleen pure, geïndustrialiseerde handgeschreven automatisering.
Moeiteloos in bulk schrijven met ondersteuning voor e-mail samenvoegen en Hershey-lettertypen
Alle UUNA TEK iDraw-penplotters ondersteunen het samenvoegen van e-mails voor het in bulk schrijven van brieven, enveloppen, kaarten en uitnodigingen. Gebruik Hershey-lettertypen voor handschrift dat op menselijke schrijfstijl lijkt.
Ongeëvenaarde snelheid - 3X sneller dan andere
De UUNA TEK H Version tilt de norm naar een hoger niveau met een schrijfsnelheid tot 12.000 MM/MIN en laat de concurrentie ver achter zich.
Geavanceerde technologie
Aangedreven door het Drawcore V2.0-moederbord en uitgerust met firmware die compatibel is met GRBL, vertegenwoordigt dit het toppunt van innovatie.
Precisie opnieuw gedefinieerd
Bereik nauwkeurige mechanische precisie met een minimale resolutie van 0,01 mm voor zowel de Y- als X-as, zodat je creaties tot in het kleinste detail exact zijn.
Veelzijdig lasergraveren
Kies uit laserheads met een vermogen van 500 mW tot 15 W, waarmee je verschillende materialen kunt graveren, van hout en kunststof tot leer en papier.
Intuïtieve bediening
Beheer moeiteloos je vermogen, graveersnelheid en invoerformaten met de UUNA TEK 2.0 Control-add-ons.
Gebruiksvriendelijke connectiviteit
Maak verbinding via USB of Bluetooth, met flexibiliteit voor verschillende besturingssystemen, waaronder Windows 7/8/10/11 of hoger, Mac OS en Linux.

Specificatie

Moederbord: Drawcore V2.0
Firmware: GRBL-compatibiliteit
Uitbreidingen: UUNA TEK 2.0-bediening
Framematerialen: aluminiumprofiel + stalen plaat
Werkgebied: 420*297 mm
Motoren: 4* 42-stappenmotoren
Mechanische precisie: Y: 0,01 mm, X: 0,01 mm
Laservermogen: 500 mW/1600 mW/2500 mW
Graveergebied: 420*297 mm
Golflengte: 445±5 nm
Focus: vaste focus
Bedieningsmodus: PWM
Vermogensbereik: S0-S1.000
Graveersnelheid: 0-5.000 mm/min
Schrijfsnelheid: 0-12.000 mm/min
Baudsnelheid: 115200 - 921600 (standaard: 115200)
Invoerformaten: JPG, JPEG, PNG, BMP, SVG, enz.
Ingangsspanning: 110V-220V (compatibel)
Uitgangsvermogen voedingsadapter: 12V / 1A
Bedrijfstemperatuur: -20℃-50℃
Productafmetingen: 525*570*160 mm
Nettogewicht: 4-5 kg
Eindschakelaar: Y
Instelbare hoek voor pen: 70-90 graden
Connectiviteit: USB, Bluetooth
Ondersteunde besturingssystemen en software: Windows 7/8/10/11 of hoger (Inkscape), Mac OS (Inkscape voor schrijven en tekenen, LightBurn voor lasergraveren), Linux

Paklijst

1 X UUNA TEK iDraw H A3-penplotter
*1 X A3-basisplaat (optioneel)
1 X gereedschapsset
1 X snelstartgids
1 X bedankkaart

Software

Download de Inkscape-software en uitgebreide bestanden hier>>>.

Je vindt er de software voor Windows, Mac en Linux, evenals de montagehandleiding voor de hardware en de installatie-instructies voor de software.

Voor degenen die geavanceerde functies nodig hebben:

1. Als je de functie nodig hebt om het plotbestand op te slaan, download dan deze versie>>>

2. Als je de functie voor het samenvoegen van e-mails nodig hebt:

Windows: download deze versie>>>

Mac of Linux: download deze versie>>>

3. Als je de laserfunctie nodig hebt, download dan deze versie>>>

4. Wat als ik over enige programmeerkennis beschik en de oorspronkelijke parameters wil aanpassen om de snelheidsbeperking op te heffen? Download dan deze versie>>>

Handleidingen

Voor de UUNA TEK 1.0-penplotter kunt u hier>>> de videotutorials bekijken.

Voor de UUNA TEK 2.0-penplotter kunt u hier>>> de videotutorials bekijken.

Voor de UUNA TEK H-penplotter kunt u hier>>> de videotutorials bekijken.

Voor de software kunt u hier>>> de video bekijken.

Voor de laserfunctie kunt u hier>>> de videotutorials bekijken.

Beleidsregels

Verzendbeleid: Alle bestellingen worden binnen 48 werkuren verwerkt. Alle pakketten worden verzonden met DHL/UPS/USPS vanuit onze Chinese magazijnen of een Amazon-magazijn. De levering op uw bestemming duurt 5-7 werkdagen. Tijdens verkoopseizoenen kunnen vertragingen optreden. Bekijk het volledige beleid hier>>>

Retourbeleid: Wij bieden op alle producten 1 jaar garantie. Gratis retourneren en terugbetaling zijn uitsluitend mogelijk bij kwaliteitsproblemen of schade tijdens de levering. Neem vóór het retourneren contact met ons op via support@uunatek.com. Bekijk het volledige beleid hier>>>

iDraw H vs iDraw H SE – Comparison Table
Feature	iDraw H	iDraw H SE
Motherboard	Drawcore V2.0	Drawcore V3.0
Firmware	GRBL Compatible	GRBL Compatible
Software Support	Inkscape Writing, Inkscape Drawing, Lightburn for Laser	Full AxiDraw Functions + Python API + CLI
Connectivity	USB, Bluetooth	USB
Working Area	420 × 297 mm (A3); A2/A1/A0 options available	297 × 210 mm (A4)
Mechanical Precision	X/Y: 0.01 mm	X/Y: 0.01 mm
Writing Speed	Up to 12,000 mm/min	Up to 12,000 mm/min
Engraving Speed	0–5,000 mm/min	0–5,000 mm/min
Laser Power Options	0.5W / 1.6W / 2.5W / 10W / 15W	N/A
Frame Material	Aluminum + Steel Plate	Aluminum
Pen Angle Adjustability	70–90°	70–90°
Supported OS	Windows, Mac, Linux	Windows, Mac, Linux
Input Formats	SVG, PNG, JPG, JPEG, BMP	SVG, PNG, JPG, JPEG, BMP
Power Adapter Output	12V / 1A	12V / 1A
Operating Temperature	-20°C to 50°C	-20°C to 50°C

Veelgestelde vragen

Waarom werkt mijn functie voor automatisch naar huis rijden niet goed?

Hier zijn enkele tips voor het gebruik van Auto Home.
1. Controleer of de kabels van de contactschakelaars correct zijn aangesloten. Volg deze handleiding:https://www.youtube.com/watch?v=5B4nb2k6eAc2. Verplaats de X-aswagen handmatig zo ver mogelijk naar links en controleer of deze de contactschakelaar van de X-as raakt.
3. Verplaats de Y-aswagen handmatig zo ver mogelijk naar achteren en controleer of deze de contactschakelaar van de Y-as raakt.
4. Zorg ervoor dat de kabels goed zijn weggewerkt, zodat ze niet achter de XY-wagens blijven haken. Raadpleeg deze handleiding voor het ordenen van de kabel van de Z-as:https://www.youtube.com/watch?v=LTwPYPh3rdE

Wat moet ik doen als ik op de rode knop druk en de machine stopt? Kan ik het plot hervatten?

Ja, u kunt uw werk hervatten nadat u op de rode noodstopknop hebt gedrukt. Zodra u daarop drukt, pauzeert de machine en wacht deze op verdere instructies. Ga als volgt te werk om door te gaan:

Open uw Inkscape-software.
Ga naar het menu Extensies.
Zoek het gedeelte Hervatten.
Selecteer Hervatten (vanaf thuispositie) of Hervatten (vanaf pauzepositie), afhankelijk van of u opnieuw vanaf het begin wilt starten of wilt doorgaan vanaf het exacte punt waarop de machine is gestopt.

👉 Tip: Kies altijd de juiste optie voor hervatten op basis van de voortgang van uw project om overlappende of onvolledige tekeningen te voorkomen.

Waarom geeft mijn iDraw-penplotter een foutmelding wanneer ik iets groter dan 215 × 300 mm plot, terwijl ik A3-formaat wil gebruiken?

Dit gebeurt meestal als in de software-instellingen het verkeerde model heeft geselecteerd. Standaard kan de software zijn ingesteld op een kleiner model (zoals A4), waardoor het maximale tekengebied wordt beperkt.

Ga als volgt te werk om dit op te lossen:

Option → Config iDraw Model → Kies A3-formaat

Probeer daarna opnieuw te plotten. Zodra het juiste modelformaat is geselecteerd, ondersteunt de machine het volledige A3-tekengebied zonder fouten.

Kan de Z-as de werkafstand aanpassen?

Ja, de Z-as kan de werkafstand van 0 tot 10 mm aanpassen.

Kan de tijd waarin de pen omlaag is, worden geregeld?

Ja, de tijd dat de pen omlaag is kan worden geregeld.

Ondersteunt de machine G-codeopdrachten?

Ja, het ondersteunt G-codeopdrachten. De firmware van het moederbord is compatibel met GRBL.

Kan de Z-as soepel omhoog en omlaag bewegen en aandrukken met een belasting van ongeveer 30–35 g (zoals een massieve stalen sonde van Ø10 mm en 5 cm lang)?

Ja, dat kan. De machine ondersteunt belastingen tot 200 gram en een maximale diameter van 15 mm.

Is het frame stabiel genoeg om trillingen tijdens het indrukken te voorkomen?

Ja, de H A3 weegt 7 kg en is voldoende stabiel. De werksnelheid is instelbaar.

Als het überhaupt mogelijk is, kun je dan de instelling aanpassen voor hoe ver de pennen omhoog of omlaag kunnen worden bewogen?

De code beperkt standaard de hoogte van de Z-as. Je kunt de volgende instellingen aanpassen, zoals in de afbeeldingen, voor meer flexibiliteit.

1.idraw_deps>idraw2_0internal>idraw.py

Pas de hoogte van 10 aan naar de gewenste hoogte, bijvoorbeeld 30, bij self.options.pen_pos_up en self.options.pen_pos_down.

Afbeelding 1 downloaden

2. idraw2_0.inx

Pas max="10.0" aan naar de gewenste hoogte in <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="Pen height:DOWN, (mm):">5.0</param>

Afbeelding 2 downloaden
