UUNA TEK

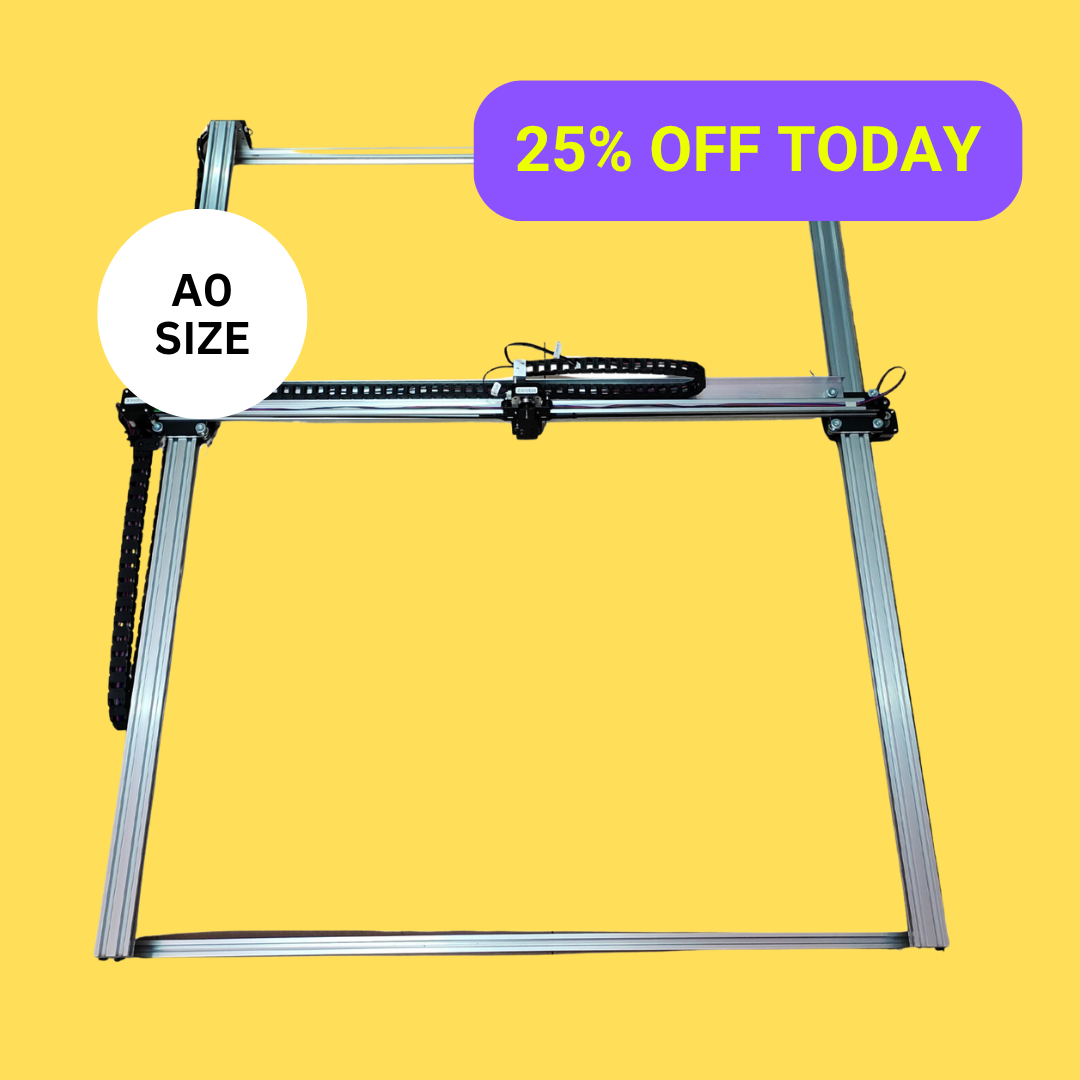

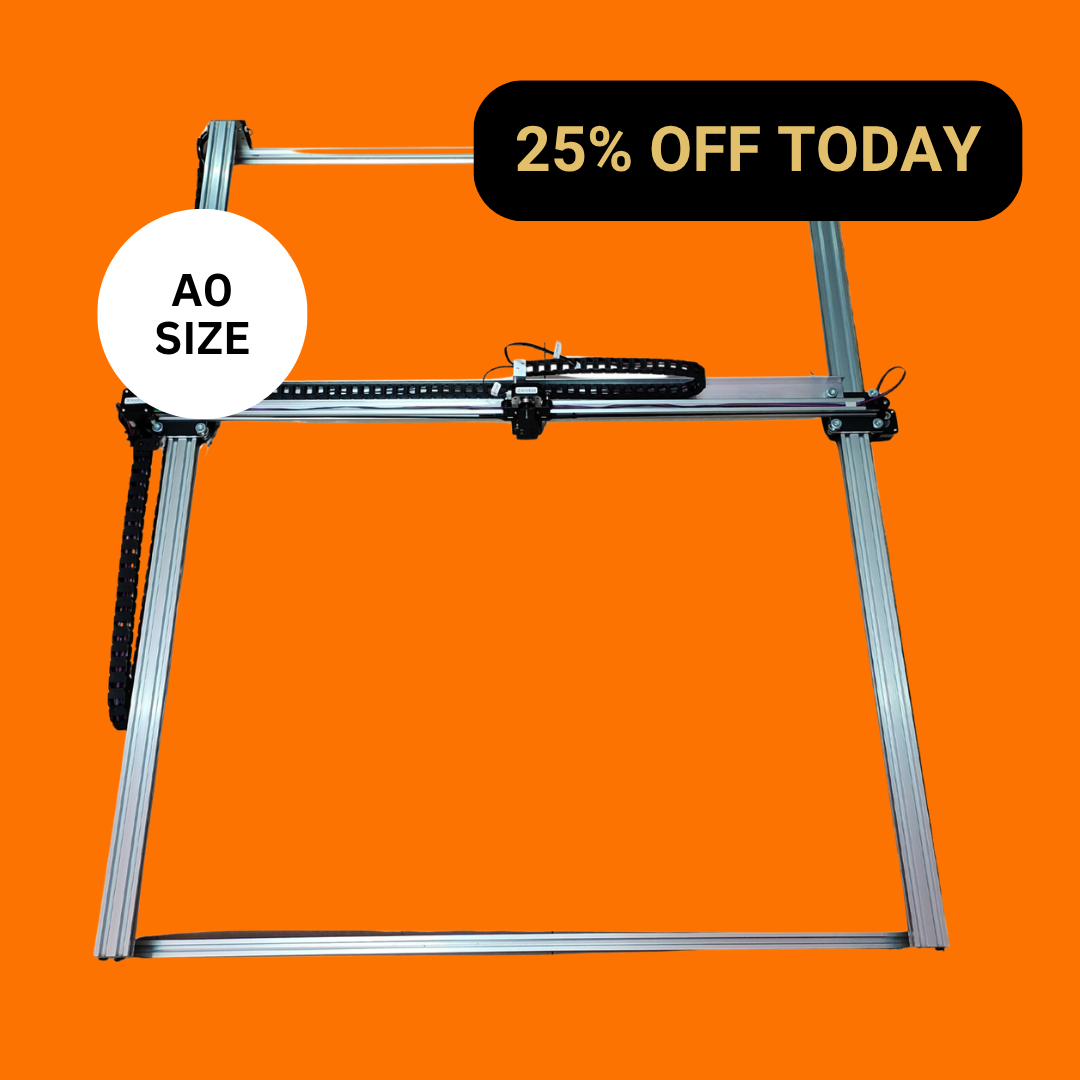

iDraw H A0-grootformaatplotter, tekenrobot, penplotter, tekenmachine, schrijfmachine, handtekeningenmachine| UUNA TEK

iDraw H A0-grootformaatplotter, tekenrobot, penplotter, tekenmachine, schrijfmachine, handtekeningenmachine| UUNA TEK

BFCM Guarantee Price Protection Included — Refund if lower during BFCM

5 totaal aantal beoordelingen

Normale prijs €1.657,95 EUR
Normale prijs €2.210,95 EUR Aanbiedingsprijs €1.657,95 EUR
Uitverkoop Uitverkocht
Verzending berekend bij het afrekenen.
Stekker

Maak kennis met de iDraw H A0-plotter op groot formaat, tekenrobot, penplotter, tekenmachine, schrijfmachine en handtekeningenmachine | UUNA TEK, de ultieme oplossing voor het maken van kunstwerken op grotere schaal en voor ontwerpprojecten. Deze gespecialiseerde machine is bedoeld voor taken zoals het maken van generatieve kunst, het ontwerpen van etnische kostuums, het markeren van leer voor bagage, het tekenen van hulplijnen voor mechanische producten en het aanbrengen van vouwlijnen op handwerk, naast andere toepassingen.

Let op: voor deze versie is er geen basisplaat. Bedankt

Wat is de iDraw H A0-penplotter?

De iDraw H A0 kan projecten verwerken die groter zijn dan A1-formaat en biedt:

  • Mechanische precisie voor gedetailleerde kunstwerken op groot formaat
  • Flexibele softwareondersteuning, compatibel met Inkscape, Lightburn en andere bestandsformaten (SVG/DXF/JPG/PNG)
  • Veelzijdige montagemogelijkheden, waaronder verticale opstellingen om ruimte te besparen bij plotten op groot formaat

Ideaal voor:

  • Kunstenaars die generatieve kunst en kalligrafie maken
  • Ontwerpers die prototypes of mechanische lijnen uittekenen
  • Docenten die technisch tekenen onderwijzen
  • Ambachtslieden die leer, hout of papier markeren






Bekijk alle details

Op zoek naar een grootformaat penplotter met hoge precisie?

De iDraw H A0 biedt precisie, veelzijdigheid en betrouwbaarheid voor tekenen, schrijven en lasergraveren. Ideaal voor:

  • Generatieve kunst
  • Kalligrafie
  • Mechanisch tekenen
  • Handwerk en leer markeren

Shipping, Warranty & Support

🌍

Free Worldwide Shipping

Delivered anywhere in the world at no extra cost.

🔄

30-Day Easy Returns

Hassle-free returns or exchanges within 30 days.

💎

Lifetime Care Guarantee

Support for your machine for its entire lifetime.

📞

Dedicated Customer Support

Help available via email, chat, or Zoom.

🎓

Free Personal Training

Learn to set up and use your machine easily.

  • Universele G-codecompatibiliteit: precisie zonder installatie

    Voor de meeste ontwerpers, kalligrafen en ondernemers is een systeem nodig dat naadloos samenwerkt met de tools die je al kent. Onze standaardproductlijn biedt volledige opensourcecompatibiliteit met G-code. Dat betekent dat je vectoren rechtstreeks kunt importeren uit Inkscape (met onze eigen extensies), LightBurn of Adobe Illustrator, je toolpath kunt genereren en meteen kunt beginnen met plotten. Je hoeft niet te programmeren: alleen pure, geïndustrialiseerde automatisering van handschrift.


  • Moeiteloos in bulk schrijven met e-mail samenvoegen en ondersteuning voor Hershey-lettertypen

    Alle UUNA TEK iDraw-penplotters ondersteunen E-mail samenvoegen voor het in grote aantallen schrijven van brieven, enveloppen, kaarten en uitnodigingen. Gebruik Hershey-lettertypen voor een handschrift dat op dat van een mens lijkt.

  • Sleepslingertechnologie

    Ervaar soepel tekenen, zelfs op hoge snelheid, dankzij het innovatieve sleepkettingmechanisme. Dit zorgt voor een soepele werking en nauwkeurige resultaten bij elke beweging.

  • Verticaal te monteren

    De iDraw H is ontworpen voor veelzijdigheid en kan eenvoudig verticaal worden gemonteerd, zodat je moeiteloos en nauwkeurig kunstwerken op grote schaal kunt maken.

  • Supreme-maatopties:

    Kies uit de formaten A2, A1 of A0, met volop ruimte om je grootste ideeën tot leven te brengen. De A0-versie meet maar liefst 33,1 x 46,8 inch en biedt eindeloze creatieve vrijheid.

  • Krachtige stappenmotoren

    Uitgerust met 4* 42-stappenmotoren (meer voor A1/A0-formaten), die zelfs bij grotere tekeningen robuuste prestaties garanderen.

  • Ongeëvenaarde snelheid

    Met een schrijfsnelheid van 0-12.000 MM/MIN klaart de UUNA TEK H-versie je creatieve projecten in een handomdraai, met behoud van dezelfde precisie die ons merk kenmerkt.

  • Uitgebreide softwareondersteuning

    Compatibel met Windows 7/8/10/11 of hoger (Inkscape), Mac OS (Inkscape voor schrijven en tekenen, Lightburn voor lasergraveren) en Linux, zodat u over het juiste gereedschap beschikt.

  • Ontworpen voor precisie

    Met een mechanische precisie van Y:0.01 mm en X:0.01 mm is de UUNA TEK H-versie de belichaming van perfectie.

  • Gebruiksvriendelijke connectiviteit

    Verbind moeiteloos via USB of Bluetooth, waardoor het veelzijdig en voor iedereen toegankelijk is.

  • Frame-materialen van wereldklasse

    Gemaakt van een combinatie van aluminiumprofiel en staalplaat, voor duurzaamheid en een lange levensduur.

  • Aanpasbaar vermogen

    Met een breed spanningsbereik (110V-220V) is hij klaar voor gebruik, waar je ook bent.

  • Veelzijdige laseropties

    Kies uit laserunits van 500 mW tot 15 W voor het graveren van hout, kunststof, leer en papier.

iDraw H A2 vs A1 vs A0 – Choosing the Right Size

Size Dimensions Best Use Cases
A2 16.5 x 23.4 inches Compact drawings, calligraphy, small-scale generative art
A1 23.4 x 33.1 inches Medium artwork, prototypes, classroom use
A0 33.1 x 46.8 inches Large-format designs, detailed calligraphy, large generative art projects

Inklapbare inhoud

Melding

UUNA TEK® H A0/A1/A2 zijn afgeleiden van de UUNA TEK® H A3-penplotter zonder onderstel, speciaal opnieuw ontworpen voor een groter tekenoppervlak.

Zelfs met de verbeterde penhouder moeten deze grotere modellen over het algemeen langzamer worden gebruikt dan een gewone UUNA TEK® H A3 om dezelfde kwaliteit te bereiken.

Om de verzendkosten en het risico op schade te beperken, worden deze modellen gedeeltelijk gedemonteerd verzonden. We verzenden ze rechtstreeks vanuit onze Chinese fabriek. Vanwege de hoge verzendkosten accepteren we geen retourzendingen of terugbetalingen, maar we kunnen defecte onderdelen gratis vervangen en ervoor zorgen dat alles werkt. We kunnen alleen het volledige bedrag terugbetalen bij een kwaliteitsprobleem waarvoor we geen oplossing kunnen bieden.

De invoerrechten moeten door uw douane worden berekend

Ze zijn erg groot.

Deze apparaten worden op bestelling en in beperkte oplage gemaakt. De productie duurt minstens één maand en de verzending minstens 5-10 werkdagen. Stuur ons een e-mail op uunatek@gmail.com om alles te bevestigen nadat u de bestelling hebt geplaatst.

Houd er rekening mee dat de afwijking groter is naarmate de machine groter is. Bij de A2-A0-machine bedraagt de afwijking maximaal 0,5 mm op de X-as en maximaal 0,6 mm op de Y-as. Door het lange grensoverschrijdende transport kunnen de transportband of andere onderdelen tijdens het vervoer losraken. Als dit onaanvaardbaar is, raden we aan een kleinere machine, zoals het A3-formaat, te kiezen, of een grotere machine uit de UUNA TEK 3.0-serie.

In dit geval moet u de machine mogelijk op afstand laten afstellen nadat u deze hebt ontvangen. Dat kan via onze online afspraak hier: https://calendly.com/uunatek/idraw-support, of bekijk hier onze instructievideo op YouTube: https://www.youtube.com/watch?v=QlrD2w3Zo2M&t=1403s. Als de software heen-en-weerbewegingen toestaat, neemt de afwijking bovendien toe.
In dit geval raden we het volgende aan:
1. Probeer met een lagere snelheid te schrijven en gebruik de standaard aanbevolen tekensnelheid van 2000 mm/min
2. Schakel de automatische optimalisatiefunctie niet in, zodat de machine heen en weer kan bewegen en de afwijking kleiner blijft
3. Probeer de X-as als middellijn van de afbeelding te gebruiken
4. Gebruik een sneldrogende pen
5. Gebruik bij voorkeur tekenpapier en zet het papier vast
6. De afbeelding mag niet te ingewikkeld zijn. Als deze erg ingewikkeld is, raden we aan om deze in meerdere delen te tekenen

Specificatie

【Prestaties en precisie】
• Werkgebied (tekenen): 33.1" × 46.8" (841 × 1189 mm) — compatibel met volledig A0- en ANSI E-formaat
• Maximale schrijfsnelheid: 0 – 472.44 in/min (0 – 12,000 mm/min, geoptimaliseerd voor grote formaten)
• Mechanische precisie: Y: 0.0004" (0.01 mm), X: 0.0004" (0.01 mm)
• Verticale penverplaatsing (Z-as): 0.39" (10 mm)

【Gereedschaps- en hardwaremogelijkheden】
• Ondersteunde pendiameter: maximaal 0.63" (16 mm)
• Verstelbare penhoek: 70° – 90° (geschikt voor schuine penselen en kalligrafiepennen)
• Motoren: 4 * NEMA 17 (42) stappenmotoren met hoog koppel (configuratie met meerdere stappenmotoren voor extra stabiliteit en precisie bij ultragrote formaten)
• Eindschakelaars: geïntegreerd (X/Y-as)
• Framematerialen: industrieel aluminiumprofiel + zware stalen plaat

【Fysieke kenmerken en afmetingen】
• Productafmetingen (A0): 51.6" × 38.9" × 6.1" (1311 × 988 × 155 mm)
• Verpakkingsafmetingen (A0): 54.0" × 9.0" × 7.3" (1372 × 229 × 185 mm)
• Nettogewicht: ~14.0 lbs (~6.35 kg)
• Verzendgewicht: ~15.0 lbs (~6.80 kg)

【Elektronica en connectiviteit】
• Moederbord: DrawCore V2.0
• Connectiviteit: USB, Bluetooth
• Ingangsspanning: 110V - 220V wisselstroom (universeel compatibel)
• Uitgangsvermogen adapter: 12V / 1A
• Bedrijfstemperatuur: -4°F – 122°F (-20°C – 50°C)

【Software en besturing】
• Firmware: compatibel met GRBL
• Besturingssoftware/add-ons: UUNA TEK® 2.0-besturingsextensie
• Ondersteunde besturingssystemen: Windows 7/8/10/11+, macOS, Linux
• Compatibele software: Inkscape (schrijven/tekenen), LightBurn (lasergraveren)
• Ondersteunde bestandsformaten: SVG, JPG, JPEG, PNG, BMP, G-code, enz.

Paklijst

1 X UUNA TEK iDraw H A2/A1/A0-penplotter

1 X Gereedschapssets

1 X Snelstartgids

1 X Bedankkaart

Software

Download de Inkscape-software en uitgebreide bestanden hier>>>.

Je vindt de software voor Windows, Mac en Linux, evenals de montagehandleiding voor de hardware en de installatie-instructies voor de software.

Voor wie geavanceerde functies nodig heeft:

1. Download deze versie>>> als je bestanden voor de plotter wilt opslaan.

2. Als je de functie voor e-mail samenvoegen nodig hebt,

Windows: download deze versie>>>

Mac of Linux: download deze versie>>>

3. Download deze versie>>> als je de laserfunctie nodig hebt.

4. Wat als ik enige programmeerkennis heb en de oorspronkelijke parameters wil aanpassen om de snelheidsbeperking op te heffen? Download dan deze versie>>>

Tutorials

Bekijk hier>>> de videotutorials voor grootformaatpenplotters, waaronder video's over de montage, het afstellen van de riem en het installeren van laserkoppen voor iDraw H-machines van A0- en A1-formaat.

Meer tutorials:

Bekijk voor de penplotter UUNA TEK® 1.0 de videotutorials hier>>>

Bekijk voor de penplotter UUNA TEK® 2.0 de videotutorials hier>>>

Bekijk voor de penplotter UUNA TEK® H de videotutorials hier>>>

Bekijk voor de software de video hier>>>

Bekijk voor de laserfunctie de videotutorials hier>>>

Beleidsregels

Verzendbeleid: Alle bestellingen worden binnen 48 werkuren verwerkt. Alle pakketten worden vanuit onze Chinese magazijnen of het Amazon-magazijn verzonden met DHL/UPS/USPS. De levering op uw bestemming duurt 5-7 werkdagen. Tijdens uitverkoopseizoenen kunnen vertragingen optreden. Bekijk het volledige beleid hier>>>

Retourbeleid: Op alle producten bieden we 1 jaar garantie. Gratis retourneren en terugbetaling zijn alleen mogelijk bij kwaliteitsproblemen of schade tijdens de levering. Neem voordat u het product retourneert contact met ons op via support@uunatek.com. Bekijk het volledige beleid hier>>>

Feature iDraw H (A2 / A1 / A0) UUNA TEK 3.0 (A2 / A1 / A0)
Working / Drawing Area A2: 16.5 × 23.4 in
A1: 23.4 × 33.1 in
A0: 33.1 × 46.8 in
A2: 594 × 420 mm
A1: 841 × 594 mm
A0: 1189 × 841 mm
Frame / Build Materials Aluminum profile + steel plate Q235 carbon steel + aluminum alloy
Motors 4 × 42-stepper motors (more for A1 / A0) X: 42-stepper, Y: 42/57-stepper, Z: 42-stepper
Mechanical Precision / Repeat Accuracy 0.01 mm (X & Y) ± 0.1 mm – 0.02 mm
Maximum / Nominal Speed (Writing) 0 – 12,000 mm/min - High-speed: up to 20,000 mm/min (X/Y/Z)
- Default drawing: 12,000 mm/min
- Silent mode: up to 10,000 mm/min
Motherboard / Firmware / Control Drawcore V2.0; GRBL compatible Custom GRBL-board
Connectivity USB, Bluetooth USB (default), WiFi (default), SD‑card offline(default)
Software / Supported Formats JPG, PNG, SVG, etc.
Inkscape (Windows/Mac), Lightburn (laser) Formats: SVG, DXF, JPG, PNG, BMP, PDF
UUNA TEK 3.0 App, Inkscape, UGS, Lightburn, LaserGRBL
Formats: SVG, DXF, JPG, PNG, BMP, PDF
Input Voltage / Power 110V–220V input; adapter 12V / 1A AC 110V–230V input; DC 12V or 24V output
Operating Temperature –20°C to +50°C –20°C to +55°C
Net Weight A2: ~ 9 lb
A1: ~ 11 lb
A0: ~ 14 lb
A2: ~ 17.5 kg
A1: ~ 32 kg
A0: ~ 48 kg
Pen / Pen Holder Adjustable angle: 70°–90°, supports pens up to 16 mm width Adjustable angle: 0°–90°, supports pens up to 17.5 mm width
Laser Options Supports 500 mW to 15 W heads 10 W laser head
Mounting / Orientation Supports vertical mounting All-in-one ready-to-run; vertical mounting not recommended
Accuracy / Deviation Warning Potential deviation after shipping: up to 0.5 mm (X), 0.6 mm (Y) —
Noise / Operation No specific decibel info Operates under ≈ 60 dB (silent guide rails + drive)

Veelgestelde vragen

1. Welke pen en welk papier worden aanbevolen voor optimale resultaten?

Een 0.4mm Rotring Isograph-pen met zwarte Rotring-inkt wordt aanbevolen voor nauwkeurige lijnen. Als papier is 493mm × 610mm Bristolpapier geschikt; het biedt een glad oppervlak dat krassen minimaliseert.

2. Hoe voorkom je dat de pen krassen op het papier maakt?

Het penliftmechanisme van iDraw bevat een veer die extra druk uitoefent.Door de bovenste veer te verwijderendaalt de druk van ~181 g naar ~80 g, wat de op zwaartekracht gebaseerde druk van Axidraw-plotters nabootst. Alleen de onderste schroef afstellen is niet voldoende. Gebruikers bevestigden dat deze aanpassing krassen voorkwam.

3. Hoe lang duurt het plotten en welke snelheidsinstellingen worden gebruikt?

Een gedetailleerde tekening op A1-formaat duurde 3–4 uur bij 6000mm/min. De tijd had kunnen worden verkort met hulpmiddelen voor padoptimalisatie, zoals de Optimizer van PlotterFiles, maar de gebruiker stuurde aangepaste GCode zonder de verplaatsingspaden te optimaliseren

4. Kan de iDraw zonder de Inkscape-plug-in worden bediend?

Ja. De iDraw gebruikt een op GRBL gebaseerde besturing (aangepast als "DrawCore"). Gebruikers kunnen GCode rechtstreeks versturen via tools zoals Universal Gcode Sender (UGS) of een aangepast Python-script. Let op:

  • De iDraw ondersteunt geen G2/G3-boogcommando's; krommen moeten worden omgezet in polylijnen.
  • Coördinatenstelsels moeten mogelijk worden aangepast (bijvoorbeeld door de Y-as om te keren)

5. Hoe zorg je voor nauwkeurigheid en voorkom je trillingen bij grote afdrukken?

  • Kalibreer de machine: Span de riemen aan, lijn de assen haaks uit en stel de stelschroeven af.
  • Gebruik polylijnen met hoge resolutie (bijv. een tussenruimte van 0.25mm) voor vloeiende curves.
  • Het H-frame-ontwerp van de iDraw verbetert de stabiliteit bij grotere formaten zoals A0.

6. Waarom werkt mijn automatische thuisfunctie niet goed?

Hier volgen enkele tips voor het gebruik van Auto Home.
1. Controleer of de kabels van de contactschakelaars correct zijn aangesloten. Volg deze handleiding: https://www.youtube.com/watch?v=5B4nb2k6eAc
2. Verplaats de X-aswagen handmatig zo ver mogelijk naar links en controleer of deze de contactschakelaar van de X-as raakt.
3. Verplaats de Y-aswagen handmatig zo ver mogelijk naar achteren en controleer of deze de contactschakelaar van de Y-as raakt.
4. Zorg dat de kabels goed zijn gerangschikt, zodat ze niet achter de XY-wagens blijven haken. Bekijk deze handleiding voor het ordenen van de kabel van de Z-as: https://www.youtube.com/watch?v=LTwPYPh3rdE

7: Wat moet ik doen als ik op de rode knop druk en de machine stopt? Kan ik de plot hervatten?

Ja, je kunt je werk hervatten nadat je op de rode noodstopknop hebt gedrukt. Zodra je erop drukt, pauzeert de machine en wacht deze op verdere instructies. Ga als volgt te werk om verder te gaan:

  1. Open de Inkscape-software.
  2. Ga naar het menu Extensions.
  3. Zoek het onderdeel Resume.
  4. Selecteer Resume (From Home) of Resume (From Where Paused), afhankelijk van of je opnieuw vanaf het begin wilt starten of verder wilt gaan vanaf het exacte punt waarop de machine stopte.

👉 Tip: Kies altijd de juiste hervattingsoptie op basis van de voortgang van je project om overlappende of onvolledige tekeningen te voorkomen.

8. Kan de Z-as de werkafstand aanpassen?

Ja, de Z-as kan de werkafstand aanpassen van 0 tot 10 mm.

9. Kan de pen-down-tijd worden geregeld?

Ja, de tijd dat de pen omlaag is, kan worden geregeld.

10. Ondersteunt de machine G-code-opdrachten?

Ja, het ondersteunt G-codeopdrachten. De firmware van het moederbord is compatibel met GRBL.

11. Kan de Z-as soepel omhoog en omlaag bewegen en aandrukken met een belasting van ongeveer 30–35 g (zoals een massieve stalen sonde met een diameter van 10 mm en een lengte van 5 cm)?

Ja, dat kan. De machine ondersteunt ladingen tot 200 gram en een maximale diameter van 15 mm.

12. Is het frame stabiel genoeg om trillingen te voorkomen tijdens het drukken?

Ja, de H-constructie is voldoende stabiel. De bedrijfssnelheid is instelbaar.

13. Is het überhaupt mogelijk om de instelling voor hoe ver de pennen omhoog of omlaag kunnen worden gezet, te wijzigen?

De code beperkt standaard de hoogte van de Z-as. Je kunt de volgende instellingen aanpassen, zoals op de afbeeldingen, voor meer flexibiliteit.

1. idraw_deps>idraw2_0internal>idraw.py

Pas de hoogte van 10 aan naar de gewenste hoogte, bijvoorbeeld 30, bij self.options.pen_pos_up en self.options.pen_pos_down.

Afbeelding 1 downloaden

2. idraw2_0.inx

Pas max="10.0" aan naar de gewenste hoogte bij <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="Pen height:DOWN, (mm):">5.0</param>

Afbeelding 2 downloaden

14. Kan de iDraw H A0 verticaal worden gemonteerd?

Ja! De A0-versie ondersteunt verticale montage, wat perfect is voor grote kunstwerken, projecten voor in de klas of technisch tekenwerk.

15. Hoe voorkom ik dat de pen krassen maakt op het papier of het beschadigt?

Pas de hoek van de penhouder aan (70°–90°) en zorg voor de juiste drukinstellingen in de software. Gladde papieroppervlakken werken het best voor een strak resultaat.

16. Hoe snel kan de iDraw H A0 tekenen, en welke snelheid moet ik gebruiken?

De maximale schrijfsnelheid is 12.000 mm/min. Voor zeer gedetailleerde kalligrafie of generatieve kunst wordt een gematigde snelheid aanbevolen voor de beste precisie.

17. Kan ik de iDraw H A0 bedienen zonder de Inkscape-plugin te gebruiken?

Ja. De machine ondersteunt meerdere softwareplatforms, waaronder Inkscape, Lightburn (voor lasergraveren) en G-codecommando's.

18. Hoe nauwkeurig is de iDraw H A0 voor grootformaatprojecten?

De mechanische precisie bedraagt 0.01 mm voor zowel de X- als de Y-as, waardoor gedetailleerde tekeningen, kalligrafie en handschrift op A0-formaat mogelijk zijn.
Mogelijke afwijking na verzending: maximaal 0.5 mm (X), 0.6 mm (Y)” – behouden, maar benadrukken dat dit geldt voor formaten A2–A0.

19. Ondersteunt de iDraw H A0 lasergraveren?

Absoluut. Compatibel met laserunits van 500 mW tot 15 W, kan het hout, leer, kunststof en papier met hoge precisie graveren.

20. Hoe sluit ik de iDraw H A0 aan en bedien ik deze?

Maak verbinding via USB of Bluetooth en gebruik vervolgens je favoriete software (compatibel met Windows, Mac of Linux). Voor een soepele installatie zijn gedetailleerde handleidingen en persoonlijke training inbegrepen.

21. Kan de Z-as worden aangepast aan verschillende penhoogtes of laserkoppen?

Ja. De Z-as maakt een instelbare penhoogte en soepel omhoog en omlaag bewegen mogelijk, geschikt voor verschillende soorten pennen of graveergereedschap.

22. Is het frame stabiel genoeg om trillingen tijdens grote afdrukken te voorkomen?

Ja. Het A0-frame is gemaakt van aluminiumprofiel en een stalen plaat voor stabiliteit, zelfs bij het maken van middelgrote tot grote tekeningen of het gebruik van lasergravure.

Aanvullende tips

  • Alternatieven voor pennen: Oudere tekenpennen met Oost-Indische inkt (compatibel met de pen) of witte gelpennen voor donker papier zijn geschikte opties.
  • Coördinatensysteem: Na het homing ($H) bevindt het echte nulpunt van iDraw zich in de linkerbovenhoek. Plug-ins van derden gebruiken soms niet-standaard oorsprongen, dus handmatige kalibratie wordt aanbevolen.
  • Algoritme voor complexe plots: De gebruiker gebruikte een eendimensionale cellulaire automaat met algoritmen voor Euleriaanse paden om de lijnverbindingen te optimaliseren en zo onnodig optillen van de pen te beperken.
