iDraw H A2 Pen Plotter Tekenrobot Pen Plotter Tekenmachine, Teken Groter Dan A2 Formaat
iDraw H A2 Pen Plotter Tekenrobot Pen Plotter Tekenmachine, Teken Groter Dan A2 Formaat
Delen
Kan beschikbaarheid voor afhalen niet laden
Introductie van de iDraw H A2 Pen Plotter Tekentafel Robot Pen Plotter Tekentafel Machine Schrijfmachine Handtekeningmachine | UUNA TEK, de ultieme oplossing voor het maken van grotere kunstwerken en ontwerpprojecten. Deze gespecialiseerde machine is afgestemd op taken zoals generatieve kunst, etnische kostuumontwerpen, markering van leren bagage, het tekenen van hulplijnen voor mechanische producten en het persen van vouwlijnen voor handwerk, onder andere.
Let op: voor deze versie is er geen basisplaat inbegrepen. Dank u

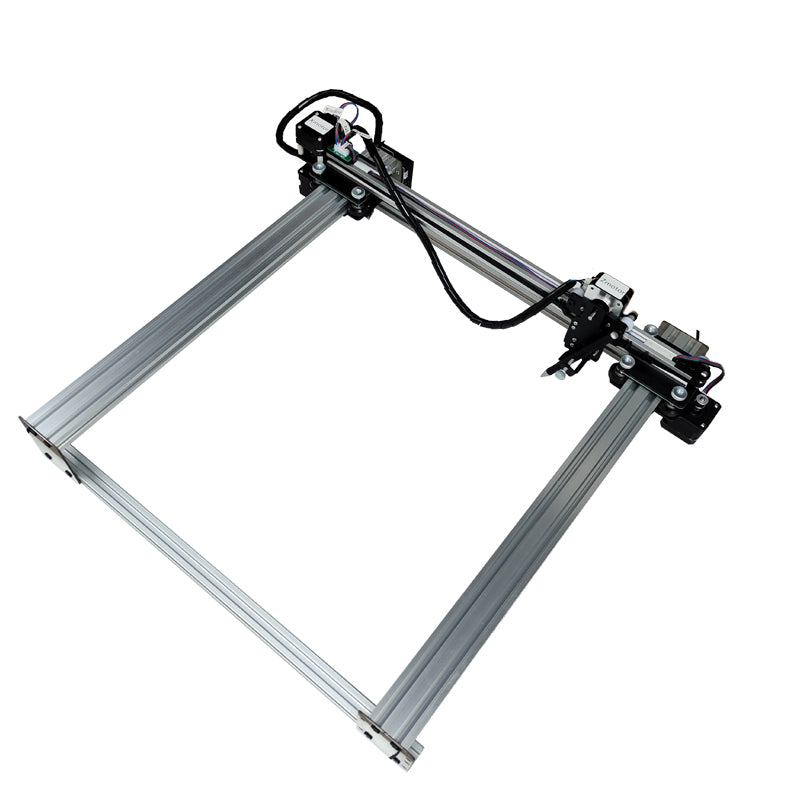

Wat is de iDraw H A2 Pen Plotter?

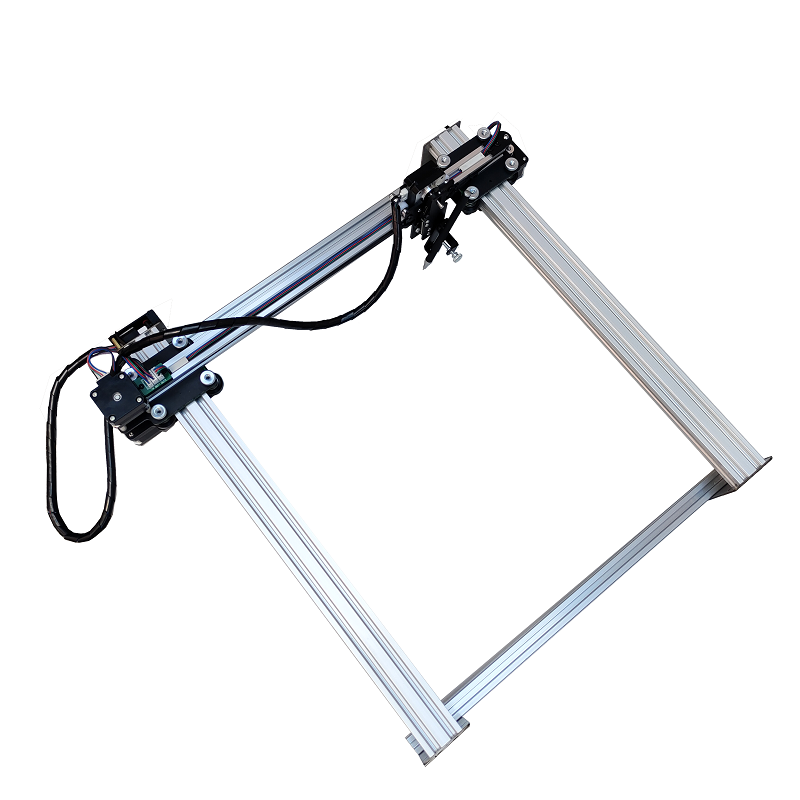

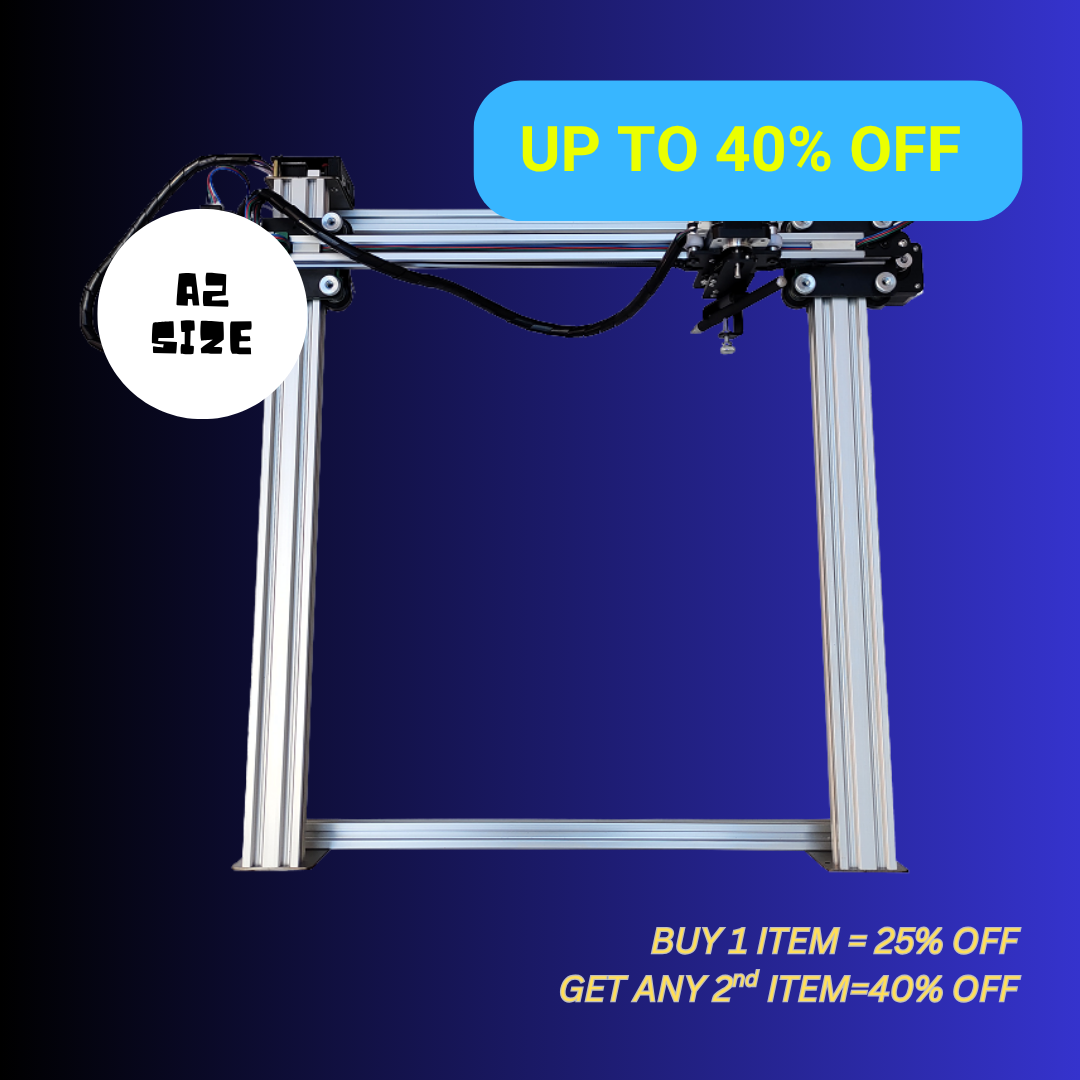

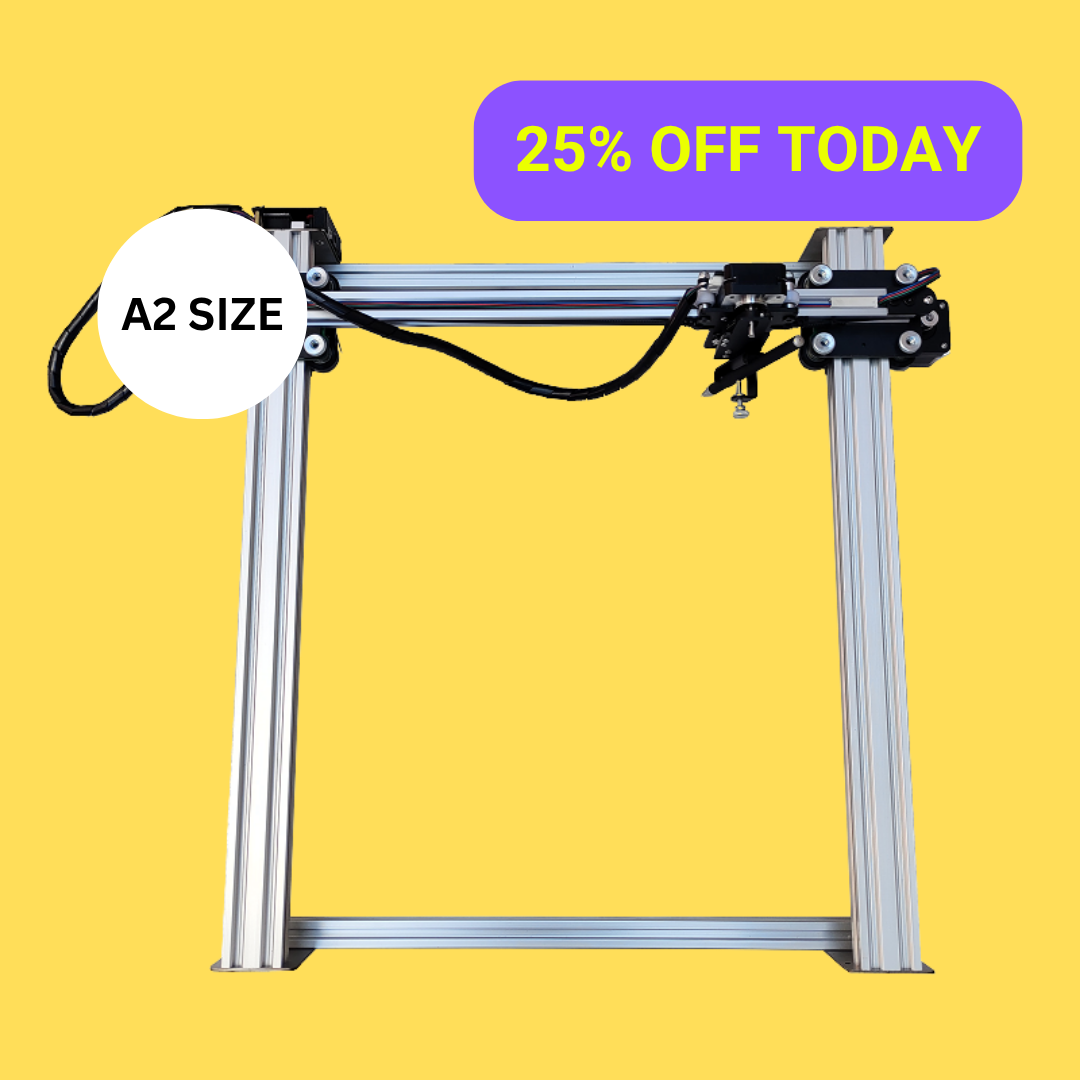

De iDraw H A2 is een hoogprecisie robotpen plotter die in staat is om kunstwerken en ontwerpprojecten groter dan A2-formaat te verwerken. Hij combineert mechanische nauwkeurigheid, aanpasbare software en flexibele montageopties om tekeningen, handschriften en lasergravures van professionele kwaliteit te leveren.
In tegenstelling tot standaard plotters ondersteunt hij meerdere materialen en is hij ontworpen voor zowel artistieke als industriële toepassingen, waardoor hij geschikt is voor:
- Kunstenaars die gedetailleerde kalligrafie of generatieve kunst maken
- Ontwerpers die werken aan prototypes, mechanische lijnen of patronen
- Docenten die technisch tekenen en handschrift onderwijzen
- Ambachtslieden die leer, hout en papier gebruiken voor gepersonaliseerde projecten
Op zoek naar een hoogprecisie grootformaat penplotter?
De iDraw H A2 Pen Plotter van UUNA TEK is ontworpen voor makers, ontwerpers en docenten die precisie, veelzijdigheid en betrouwbaarheid nodig hebben bij tekenen, handschrift en lasergraveren. Ideaal voor generatieve kunst, kalligrafie, technisch tekenen, handwerk en leer markeren, verandert deze tekenrobot ideeën in grootschalige visuele resultaten.
Shipping, Warranty & Support
Free Worldwide Shipping
Delivered anywhere in the world at no extra cost.
30-Day Easy Returns
Hassle-free returns or exchanges within 30 days.
Lifetime Care Guarantee
Support for your machine for its entire lifetime.
Dedicated Customer Support
Help available via email, chat, or Zoom.
Free Personal Training
Learn to set up and use your machine easily.
Belangrijkste kenmerken
-

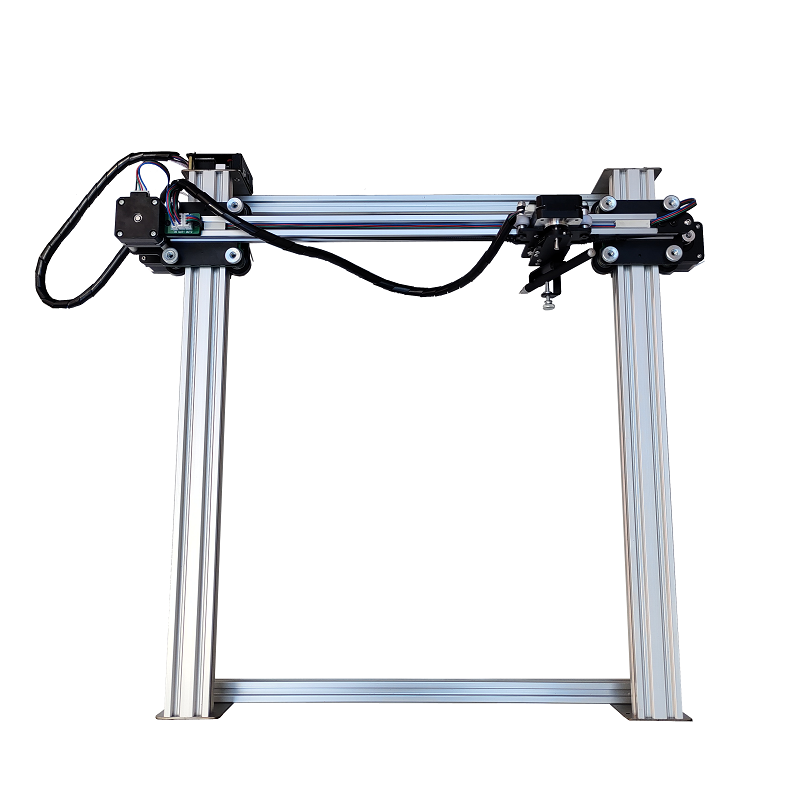

Verticale montage mogelijkheid
Ontworpen voor veelzijdigheid, kan de iDraw H moeiteloos verticaal worden gemonteerd, waardoor het creëren van grootschalige kunstwerken eenvoudig en nauwkeurig wordt.
-
Supreme maatopties:
Kies uit A2-, A1- of A0-formaten, met voldoende ruimte om je grootste ideeën tot leven te brengen. De A2-versie meet 16,5 x 23,4 inch en biedt een compact maar veelzijdig canvas voor je creativiteit.
-

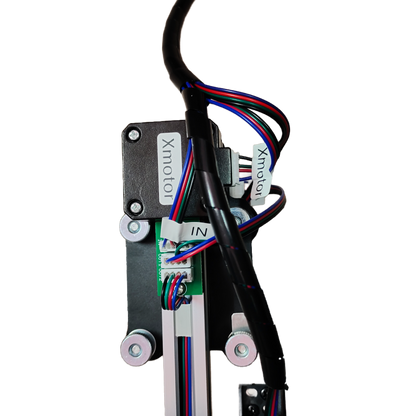

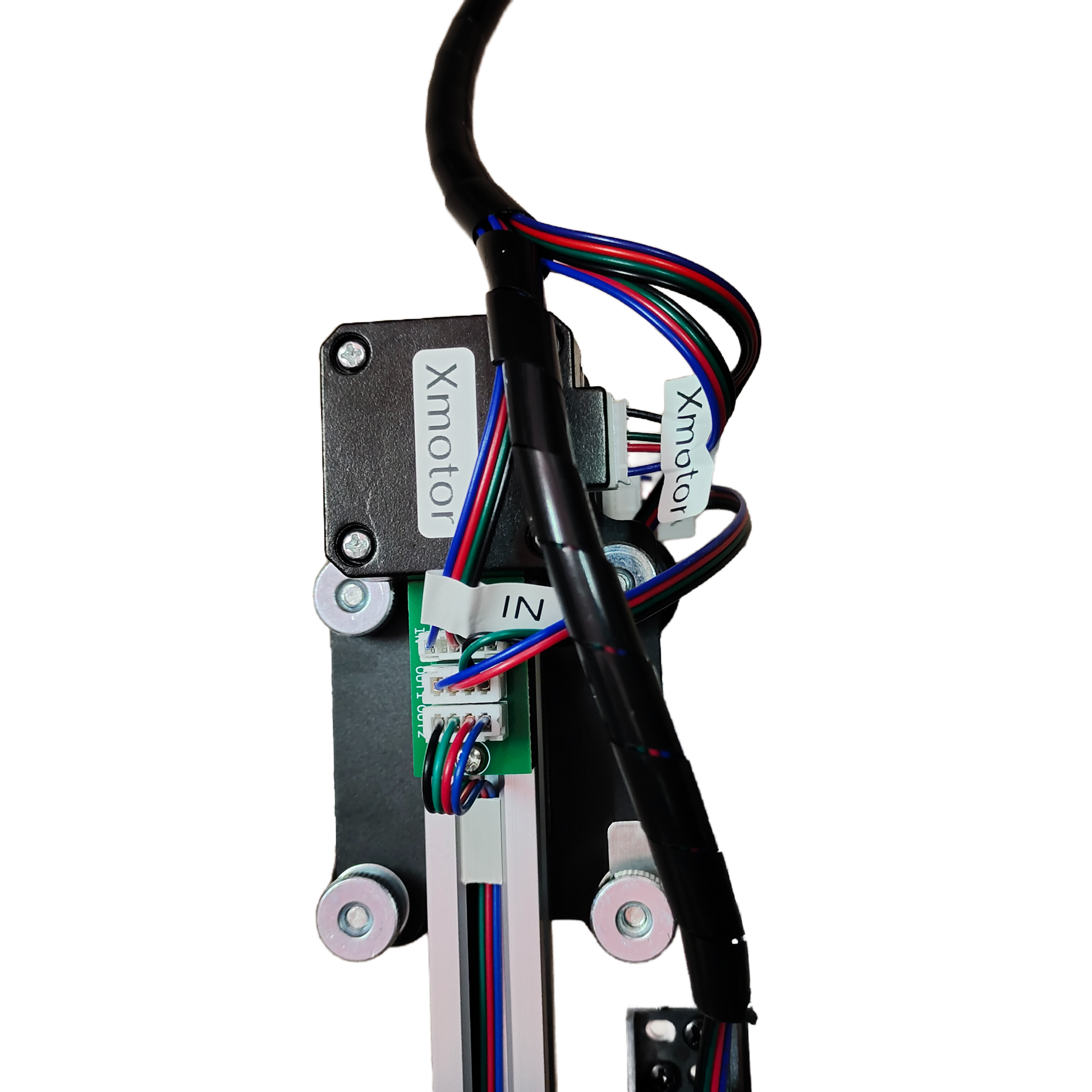

Krachtige stappenmotoren
Uitgerust met 4* 42 stappenmotoren (meer voor A1/A0 formaten), wat een robuuste prestatie garandeert, zelfs bij grotere tekeningen.
-
Ongeëvenaarde Snelheid
Met een schrijfsnelheid van 0-12.000MM/MIN maakt de UUNA TEK H-versie korte metten met je creatieve projecten, terwijl dezelfde precisie behouden blijft die ons merk kenmerkt.
-
Uitgebreide software-ondersteuning
Compatibel met Windows 7/8/10/11 of hoger (Inkscape), Mac OS (Inkscape voor schrijven en tekenen, Lightburn voor lasergraveren) en Linux, zodat je de juiste tools tot je beschikking hebt.
-
Gemaakt voor precisie
Met een mechanische precisie van Y:0,01 mm en X:0,01 mm is de UUNA TEK H-versie de belichaming van perfectie.
-
Gebruiksvriendelijke connectiviteit
Maak moeiteloos verbinding via USB of Bluetooth, waardoor het veelzijdig en toegankelijk is voor iedereen.
-

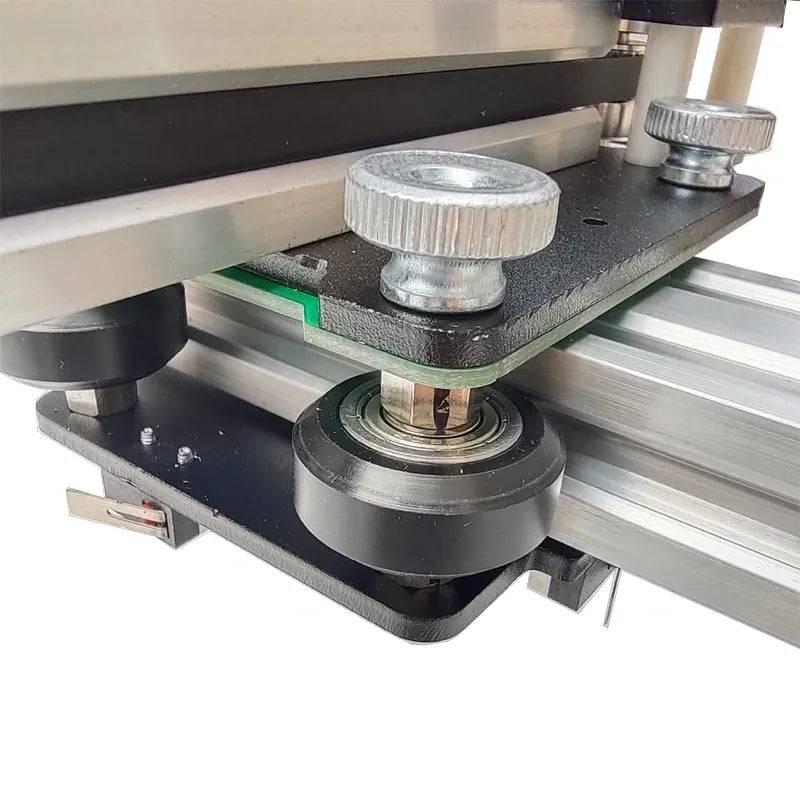

Wereldklasse Frame Materialen
Gemaakt met een combinatie van aluminium profiel en stalen plaat, wat duurzaamheid en een lange levensduur garandeert.
-
Aanpasbare Vermogen
Werkend binnen een breed spanningsbereik (110V-220V), is het klaar voor actie, waar je ook bent.
-
Veelzijdige laseropties
Kies uit laserhoofden van 500mW tot 15W voor het graveren van hout, kunststoffen, leer en papier.
Inklapbare content
Melding
UUNA TEK® H A0/A1/A2 zijn afgeleiden van de UUNA TEK® H A3 penplotter zonder onderstel, speciaal herontworpen voor een groter plotoppervlak.
Zelfs met de verbeterde wagen moeten deze grotere modellen over het algemeen op lagere snelheden worden bediend dan een reguliere UUNA TEK® H A3 om dezelfde kwaliteit te bereiken.
Om verzendkosten en het risico op schade te verminderen, worden deze modellen gedeeltelijk gedemonteerd verzonden, en we verzenden rechtstreeks vanuit onze Chinese fabrikant. Vanwege deze hoge verzendkosten accepteren we geen retouren of terugbetalingen, maar we kunnen gratis vervangende onderdelen leveren voor defecte onderdelen en zorgen dat het werkt. We kunnen alleen volledige terugbetaling bieden bij kwaliteitsproblemen en het niet kunnen bieden van een oplossing.
Invoerrechten worden door uw douane in rekening gebracht
Ze zijn echt groot.
Deze units worden op bestelling gemaakt, in beperkte productie, wat minstens een maand productie en minstens 5-10 werkdagen voor verzending zal duren. Stuur ons een e-mail via uunatek@gmail.com om alles te bevestigen nadat de bestelling is geplaatst.
Houd er rekening mee dat hoe groter de machine, hoe groter de afwijking. De A2-A0 machine heeft een afwijking van ongeveer 0,1-0,2 mm op de X-as en ongeveer 0,2-0,3 mm op de Y-as. Het is mogelijk dat de riemtransporteur of andere onderdelen los kunnen raken tijdens het transport vanwege het langeafstand grensoverschrijdende vervoer. In dat geval moet u de machine mogelijk op afstand afstellen nadat u deze heeft ontvangen via onze online meeting hier: https://calendly.com/uunatek/iauto-support, of bekijk onze YouTube-video instructies hier: https://www.youtube.com/watch?v=QlrD2w3Zo2M&t=1403s. Tegelijkertijd, als de software-instellingen heen en weer beweging toestaan, zal de afwijking toenemen.
In dat geval raden we aan:
1. Probeer te schrijven op een lagere snelheid en gebruik de standaard aanbevolen tekensnelheid van 2000 mm/min
2. Zet de automatische optimalisatiefunctie uit die heen en weer beweging toestaat, om de afwijking te verminderen
3. Probeer de X-as als middelpunt van de afbeelding te gebruiken
4. Gebruik een snel drogende pen
5. Probeer tekenpapier te gebruiken en het papier vast te zetten
6. Het ontwerp mag niet te ingewikkeld zijn. Als het echt ingewikkeld is, wordt aanbevolen het in meerdere delen te tekenen
Specificatie

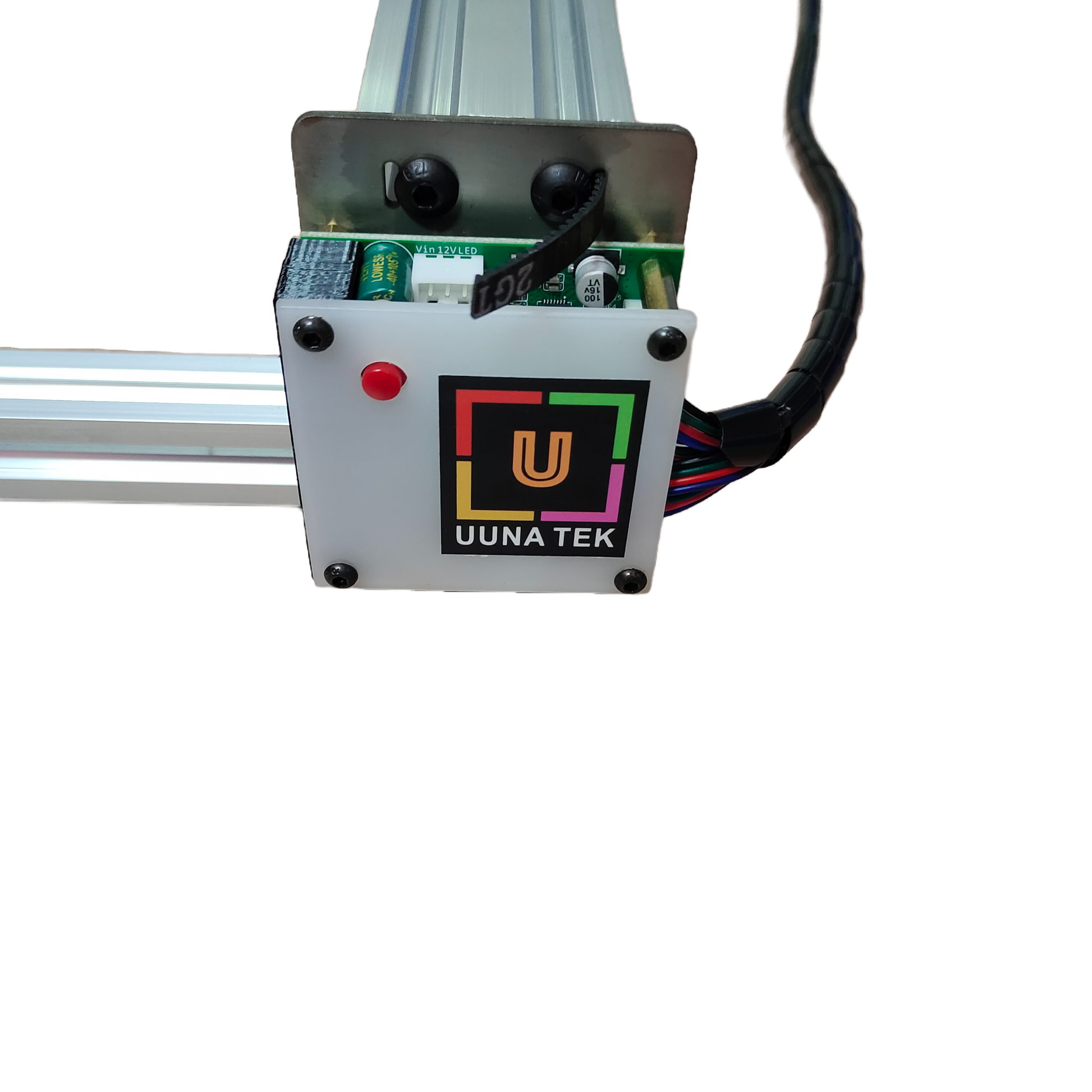

Moederbord: Drawcore V2.0
Firmware: GRBL-compatibiliteit
Add-ons: UUNA TEK® 2.0-besturing
Frame Materialen: Aluminiumprofiel + Stalen Plaat
Werkgebied: A2: (16,5 x 23,4 inch)
Motoren: 4* 42 stappenmotoren (meer stappenmotoren kunnen worden gebruikt voor A1/A0 formaat)
Mechanische Precisie: Y:0,01 mm, X:0,01 mm
Schrijfsnelheid: 0-12.000 MM/MIN (langzamer dan A3 formaat)
Baudrate: 115200 - 921600 (Standaard: 115200)
Invoerformaat: JPG, JPEG, PNG, BMP, SVG, enz.
Ingangsspanning: 110V-220V (compatibel)
Voedingsadapter Uitgang: 12V / 1A
Bedrijfstemperatuur: -20℃-50℃
Productafmetingen: A2: 27,8 x 27,4 x 6,1 inch
Netto gewicht: 9 pond voor A2
Verpakkingsafmetingen: A2 (29X7X7 inch)
Verpakkingsgewicht: 10 pond voor A2.
Beperkte Schakelaar: Ja
Verstelbare hoek voor pen: 70-90 graden
Connectiviteit: USB, Bluetooth
Ondersteunde besturingssystemen en software: Windows 7/8/10/11 of hoger (Inkscape), Mac OS (Inkscape voor schrijven en tekenen, Lightburn voor lasergraveren), Linux
Inpaklijst
1 X UUNA TEK iDraw H A2/A1/A0 Pen Plotter
1 X Gereedschapssets
1 X Snelstartgids
1 X Bedankkaart
Software
Download de Inkscape-software en uitgebreide bestanden hier>>>.
Je kunt de software vinden voor Windows, Mac, Linux, evenals de montagehandleiding voor hardware en de installatie-instructies voor de software.
Voor degenen die geavanceerde functies nodig hebben:
1. Voor degenen die de functie nodig hebben om het plotbestand op te slaan, download dan deze versie>>>
2. Voor degenen die de e-mail samenvoegfunctie nodig hebben,
Windows: download dan deze versie>>>
Mac of Linux, download dan deze versie>>>
3. Voor degenen die de laserfunctie nodig hebben, download dan deze versie>>>
4. Wat als ik wat programmeerervaring heb en de originele parameters wil aanpassen om de snelheidslimiet te doorbreken? Download dan deze versie>>>
Handleidingen
Beleidsregels
Verzendbeleid: Alle bestellingen worden binnen 48 werkdagen verwerkt. Alle pakketten worden verzonden met DHL/UPS/USPS vanuit onze Chinese magazijnen of Amazon-magazijn, de levering duurt 5-7 werkdagen naar uw bestemming. Vertragingen kunnen optreden tijdens verkoopseizoenen. Bekijk het volledige beleid hier>>>
Retourbeleid: Wij bieden 1 jaar garantie op alle producten. Gratis retourneren en terugbetaling worden alleen aangeboden bij kwaliteitsproblemen of schade tijdens de levering. Neem contact met ons op via support@uunatek.com voordat u het retourneert. Bekijk het volledige beleid hier>>>
iDraw H A2 vs A1 vs A0 – Choosing the Right Size
| Size | Dimensions | Best Use Cases |
|---|---|---|
| A2 | 16.5 x 23.4 inches | Compact drawings, calligraphy, small-scale generative art |
| A1 | 23.4 x 33.1 inches | Medium artwork, prototypes, classroom use |
| A0 | 33.1 x 46.8 inches | Large-format designs, detailed calligraphy, large generative art projects |
Veelgestelde vragen
Wanneer en waarom de iDraw H A2 Pen Plotter gebruiken
De iDraw H A2 is perfect voor:
Generatieve Kunst: Maak complexe algoritmische tekeningen met perfecte precisie.
Kalligrafieprojecten: Professioneel handschrift voor certificaten, kaarten en kunstwerken.
Mechanisch Tekenen: Nauwkeurige hulplijnen voor engineering en prototypes.
Leder- & Ambachtsmarkering: Graveer patronen, logo’s of vouwen met laser of pen.
Educatief Gebruik: Leer technisch tekenen of handschrift op scholen en in studio’s.
Waarom kiezen voor iDraw H?
Het combineert precisie, snelheid, veelzijdigheid en duurzaamheid, waardoor het de beste keuze is voor makers die professionele kwaliteit en flexibiliteit eisen.

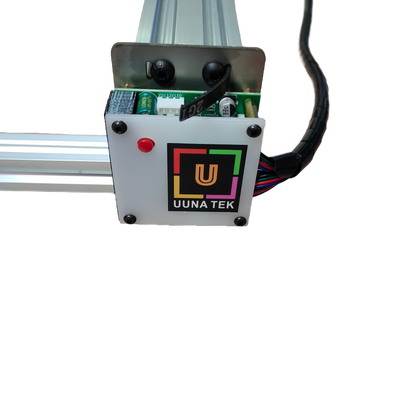

Wat moet ik doen als ik op de rode knop druk en de machine stopt? Kan ik het plot hervatten?
Ja, je kunt je werk hervatten nadat je op de rode noodstopknop hebt gedrukt. Zodra deze is ingedrukt, pauzeert de machine en wacht op verdere instructies. Om door te gaan:
- Open je Inkscape software.
- Ga naar het Extensies menu.
- Zoek de Hervatten sectie.
- Selecteer Hervatten (Vanaf Begin) of Hervatten (Vanaf Pauze), afhankelijk van of je opnieuw wilt starten vanaf het begin of wilt doorgaan vanaf het exacte stopmoment.
👉 Tip: Zorg er altijd voor dat je de juiste hervatoptie kiest op basis van de voortgang van je project om overlappingen of onvolledige tekeningen te voorkomen.

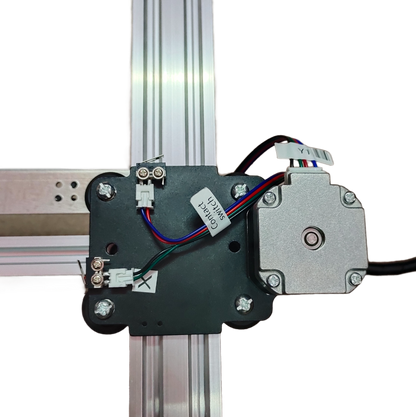

Waarom werkt mijn Auto Home-functie niet goed?
Hier zijn enkele tips voor het gebruik van Auto Home.

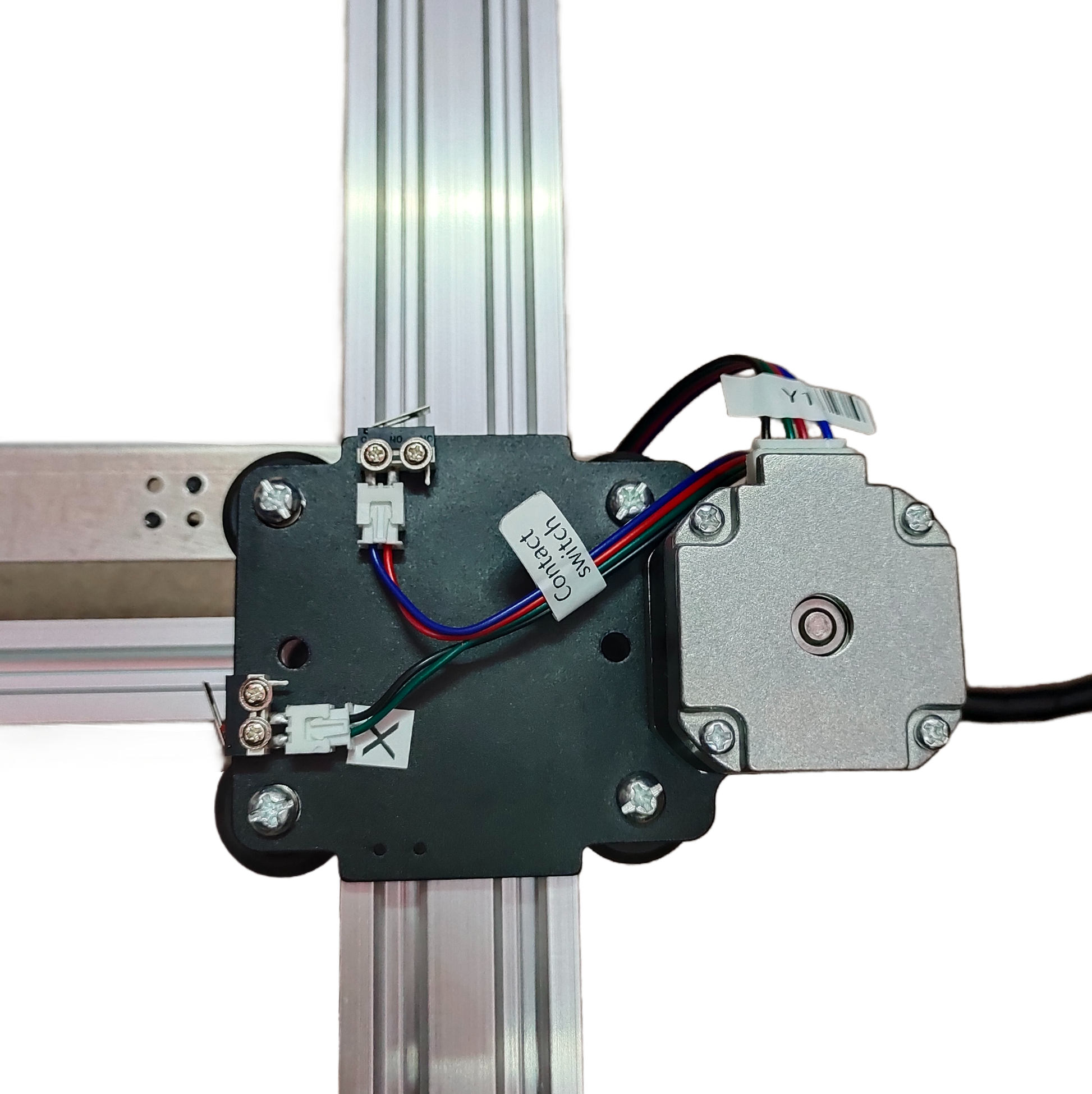

1. Controleer of de contactschakelkabels correct zijn aangesloten, volg deze gids:https://www.youtube.com/watch?v=5B4nb2k6eAc2. Beweeg de X-as trolley handmatig zo ver mogelijk naar links en controleer of deze de X-as contactschakelaar raakt.
3. Beweeg de Y-as trolley handmatig zo ver mogelijk naar achteren en controleer of deze de Y-as contactschakelaar raakt.
4. Zorg ervoor dat de kabels goed zijn gerangschikt zodat ze niet vast komen te zitten aan de XY-trolleys, bekijk deze gids om de Z-as kabel te organiseren:https://www.youtube.com/watch?v=LTwPYPh3rdE

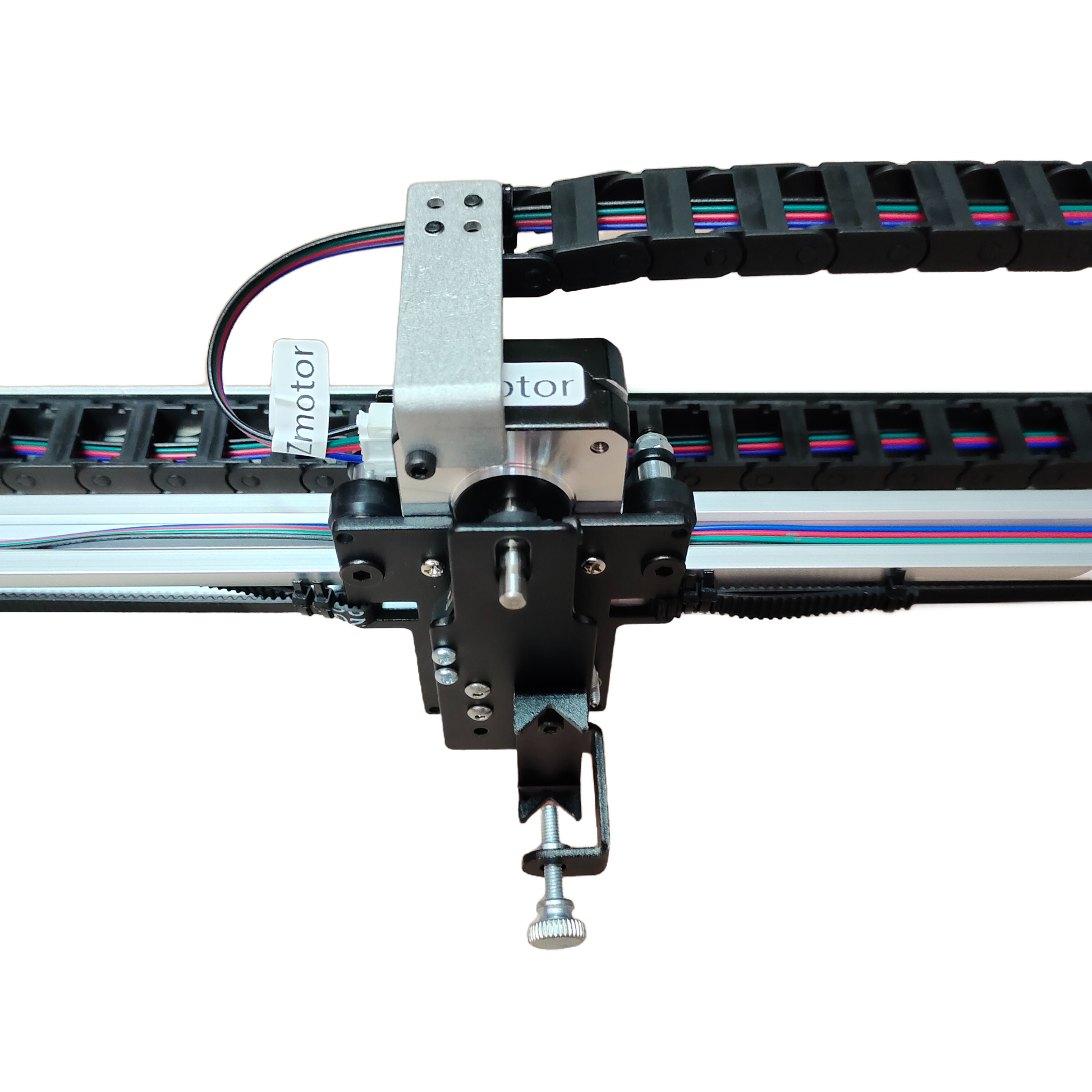

Kan de Z-as de werkafstand aanpassen?
Ja, de Z-as kan de werkafstand aanpassen van 0 tot 10 mm.
Kan de pen-down tijd worden geregeld?
Ja, de pen-down tijd kan worden geregeld.
Ondersteunt de machine G-code commando's?
Ja, het ondersteunt G-code commando's. De firmware van het moederbord is compatibel met GRBL.
Kan de Z-as soepel liften en drukken met een payload van ongeveer 30–35 g (zoals een massieve stalen sonde Ø10 mm, lengte 5 cm)?
Ja, dat kan. De machine ondersteunt gewichten tot 200 gram en een maximale diameter van 15 mm.
Is het frame stabiel genoeg om trillingen te voorkomen bij het drukken?
Ja, de H-constructie is voldoende stabiel. De bedrijfssnelheid is instelbaar.
Is het überhaupt mogelijk om de instelling te wijzigen voor hoe ver de pennen omhoog/omlaag kunnen worden gebracht?
De code beperkt standaard de hoogte van de Z-as, je kunt de volgende instellingen aanpassen zoals in de afbeeldingen om meer flexibiliteit te krijgen.
1.idraw_deps>idraw2_0internal>idraw.py
Pas de hoogte aan van 10 naar de verwachte hoogte, bijvoorbeeld 30, op self.options.pen_pos_up en self.options.pen_pos_down.
2. idraw2_0.inx
Pas de max="10.0" aan naar de hoogte die je wilt op <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="Pen hoogte: Omlaag, (mm):">5.0</param>
Kan ik iDraw H gebruiken voor lasergraveren?
Ja. Het ondersteunt laserhoofden van 500mW tot 15W, geschikt voor hout, leer, kunststoffen en papier.
Welke software is compatibel?
Windows, Mac (Inkscape voor tekenen, Lightburn voor graveren) en Linux. Het ondersteunt G-code, DXF- en SVG-bestanden.
Heeft de penplotter een basisplaat nodig?
De A2-versie wordt geleverd zonder basisplaat, waardoor moeiteloze verticale of horizontale montage mogelijk is, en is ideaal voor het tekenen in ruimtes die groter zijn dan de standaardafmetingen.
Op welke materialen kan ik tekenen?
Papier, karton, leer en andere geschikte platte materialen.
Hoe nauwkeurig is de iDraw H?
Mechanische precisie is Y:0,01 mm en X:0,01 mm, wat zorgt voor hoge nauwkeurigheid bij kalligrafie en technische tekeningen.

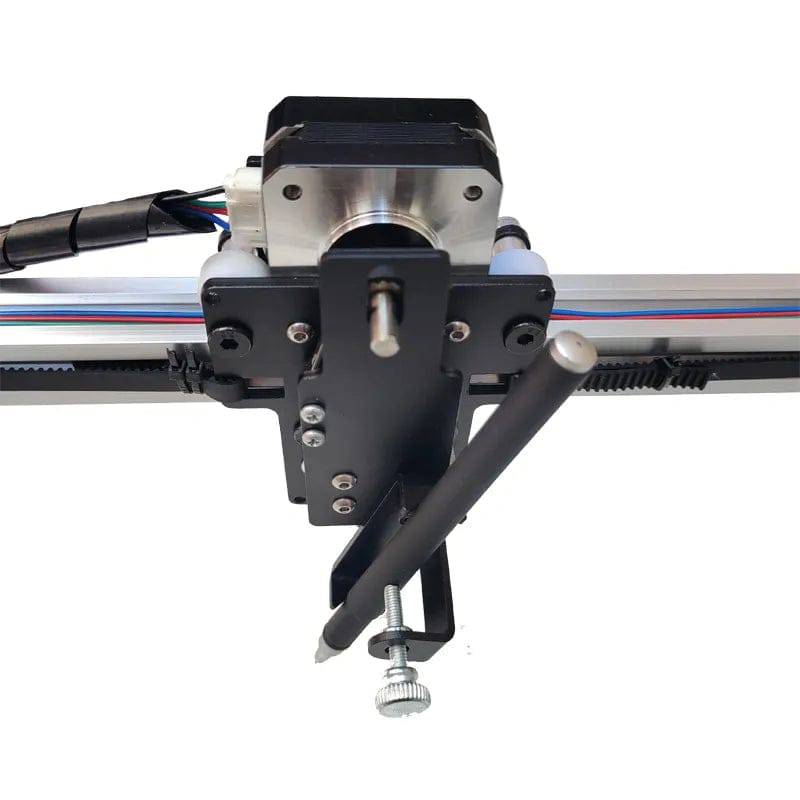

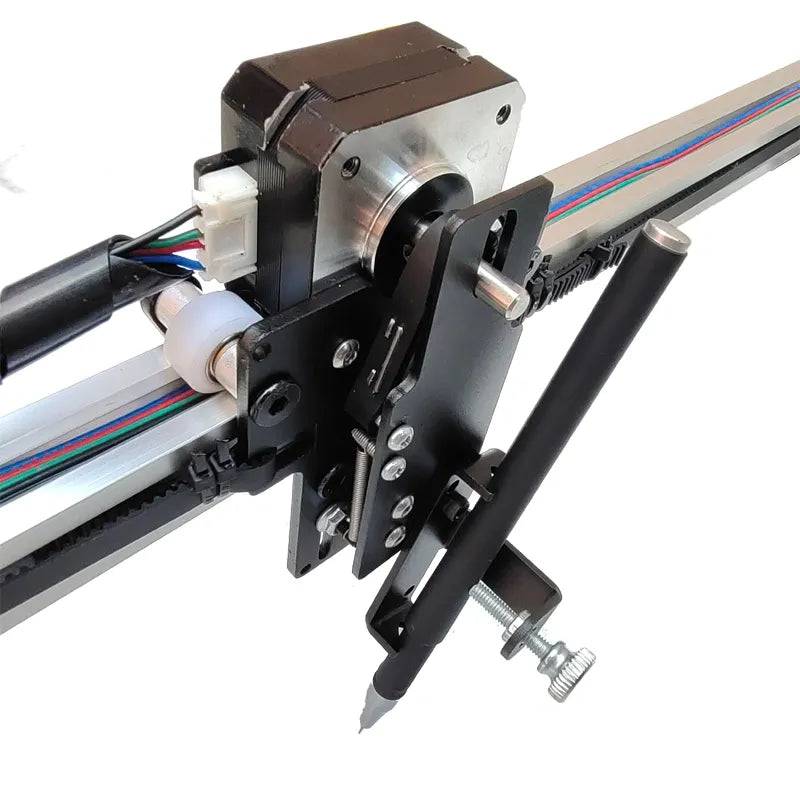

Kan de Z-as worden aangepast voor verschillende pennenhoogtes?
Ja. De Z-as kan tillen, laten zakken en drukken met een draagvermogen van ongeveer 30–35g.
