Open-verpakte iDraw H A1 Grootformaat Plotter Tekenrobot Pen Plotter Tekenmachine Schrijfmachine Handtekeningmachine| UUNA TEK

Een 0,4 mm Rotring Isograph-pen met Rotring zwarte inkt wordt aanbevolen voor precieze lijnen. Voor papier werkt 493 mm × 610 mm Bristol-papier goed, omdat het een glad oppervlak biedt dat krassen minimaliseert.

Het penliftmechanisme van de iDraw bevat een veer die extra druk toevoegt.Het verwijderen van de bovenste veervermindert de druk van ~181g tot ~80g, wat de zwaartekrachtgebaseerde druk van Axidraw-plotters nabootst. Alleen het aanpassen van de onderste schroef is niet voldoende. Gebruikers bevestigden dat deze aanpassing krassen elimineerde.

Een gedetailleerde A1-formaat tekening duurde 3–4 uur bij 6000mm/min. De tijd kon worden verkort met padoptimalisatietools zoals de Optimizer van PlotterFiles, maar de gebruiker streamde aangepaste GCode zonder de reispaden te optimaliseren

Ja. De iDraw gebruikt een GRBL-gebaseerde controller (aangepast als "DrawCore"). Gebruikers kunnen GCode rechtstreeks verzenden via tools zoals Universal Gcode Sender (UGS) of een aangepaste Python-script. Let op:

• De iDraw ondersteunt geen G2/G3 boogcommando's; krommen moeten worden omgezet in polylijnen.
• Coördinatensystemen moeten mogelijk worden aangepast (bijv. het omkeren van de Y-as)

• Kalibreer de machine: Span de riemen, stel de assen haaks af en pas de stelbouten aan.
• Gebruik hoogresolutie polylijnen (bijv. 0,25 mm tussenruimte) voor vloeiende krommen.

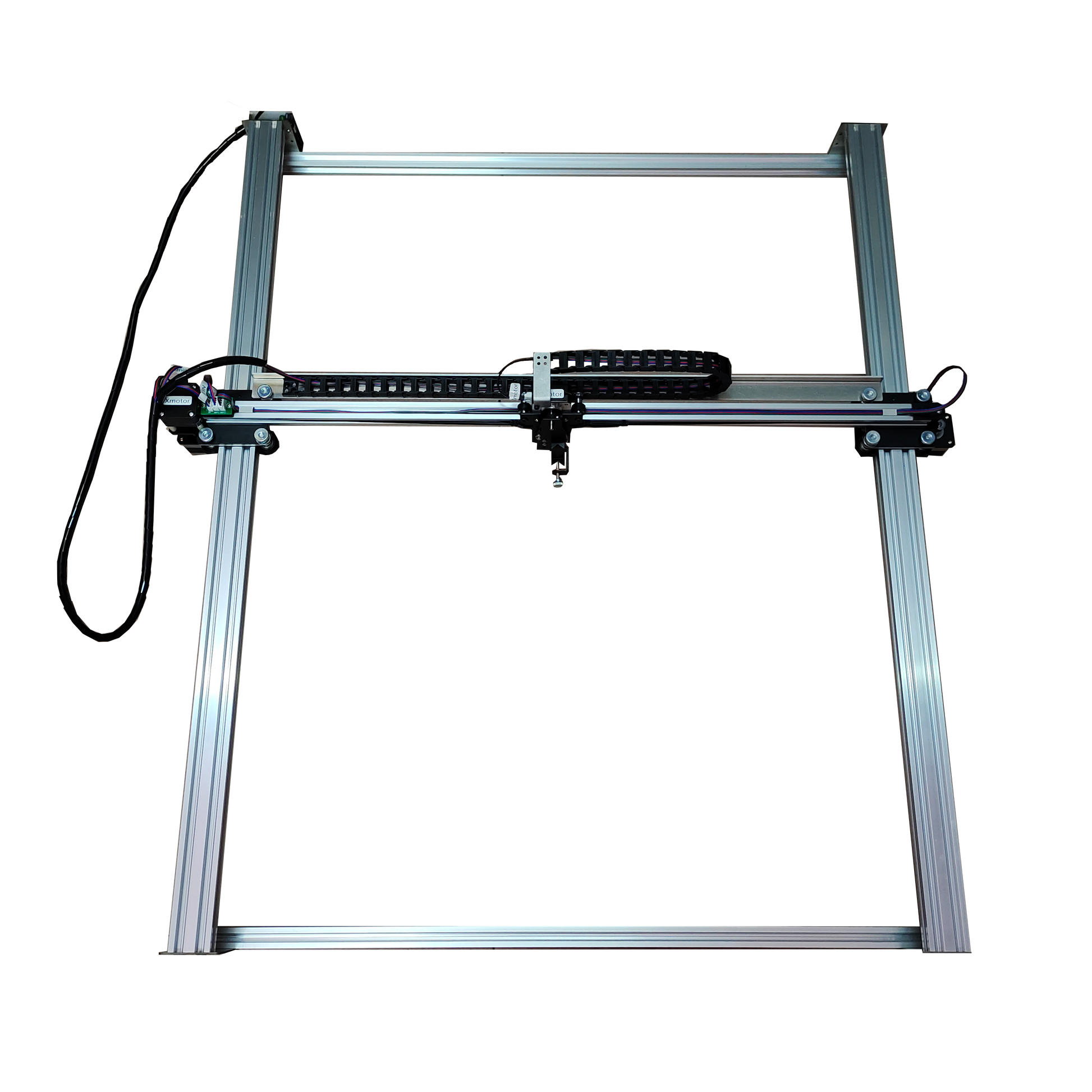

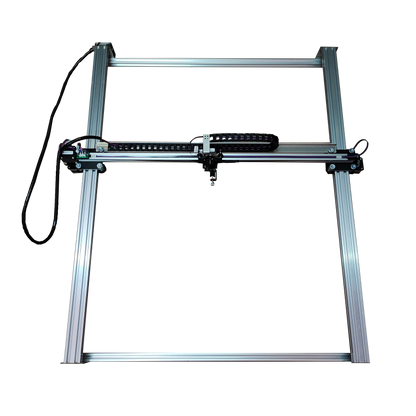

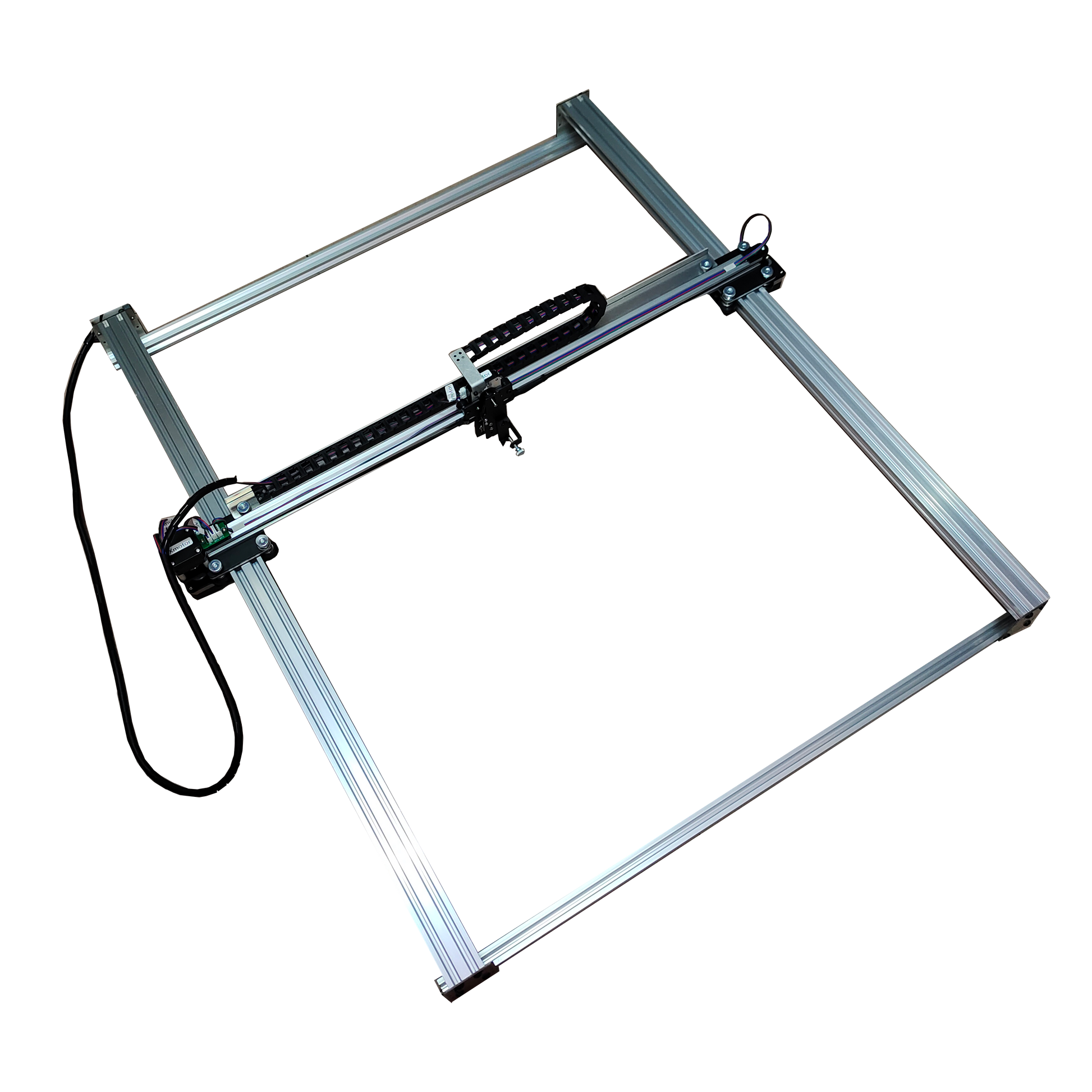

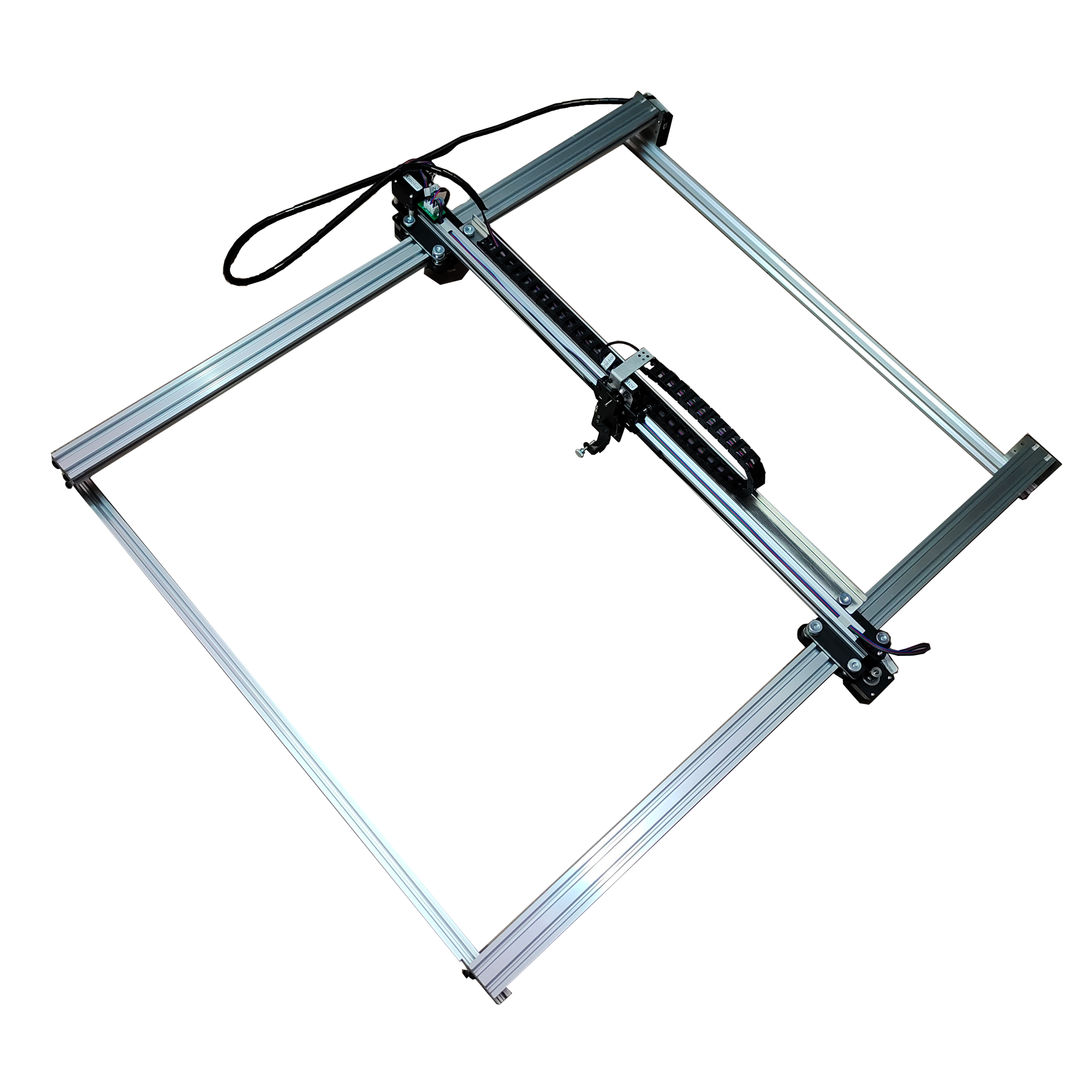

• Het H-frame ontwerp van de iDraw verbetert de stabiliteit voor grotere formaten zoals A1.

Hier zijn enkele tips voor het gebruik van Auto Home.

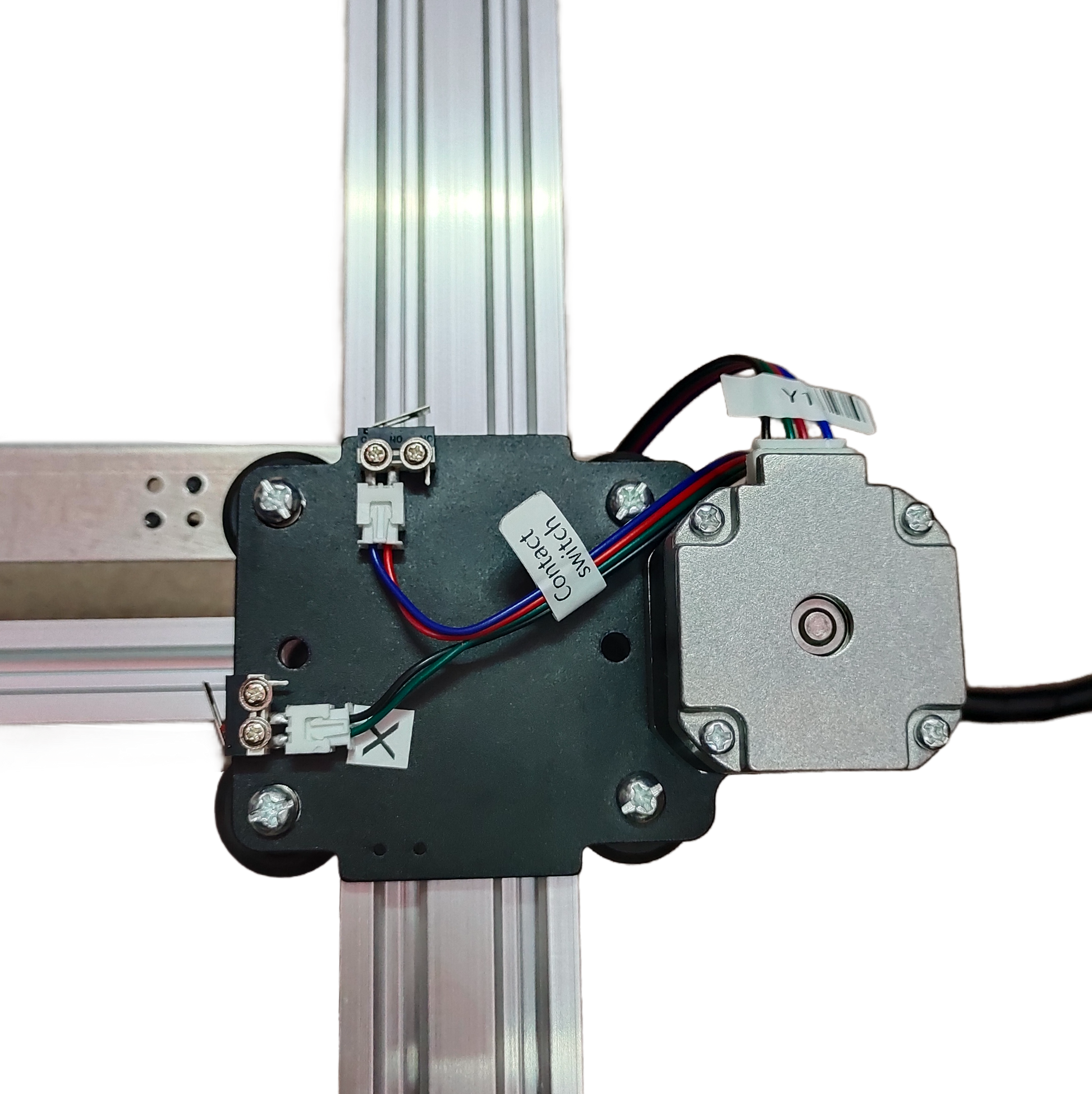

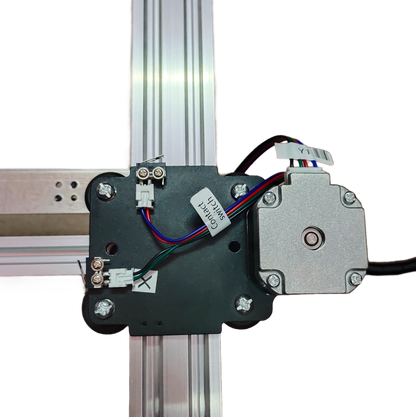

1. Controleer of de contactschakelkabels correct zijn aangesloten, volg deze handleiding: https://www.youtube.com/watch?v=5B4nb2k6eAc
2. Verplaats de X-as trolley handmatig zo ver mogelijk naar links en controleer of deze de X-as contactschakelaar raakt.
3. Verplaats de Y-as trolley handmatig zo ver mogelijk naar achteren en controleer of deze de Y-as contactschakelaar raakt.
4. Zorg ervoor dat de kabels goed zijn gerangschikt zodat ze niet vast komen te zitten aan de XY-trolleys, bekijk deze handleiding om de Z-as kabel te organiseren: https://www.youtube.com/watch?v=LTwPYPh3rdE

Ja, je kunt je werk hervatten nadat je op de rode noodstopknop hebt gedrukt. Zodra deze is ingedrukt, pauzeert de machine en wacht op verdere instructies. Om door te gaan:

1. Open je Inkscape software.

2. Ga naar het Extensies menu.

3. Zoek de Hervatten sectie.

4. Selecteer Hervatten (Vanaf Begin) of Hervatten (Vanaf Pauze), afhankelijk van of je opnieuw wilt starten vanaf het begin of wilt doorgaan vanaf het exacte stopmoment.

👉 Tip: Zorg er altijd voor dat je de juiste hervatoptie kiest op basis van de voortgang van je project om overlappingen of onvolledige tekeningen te voorkomen.

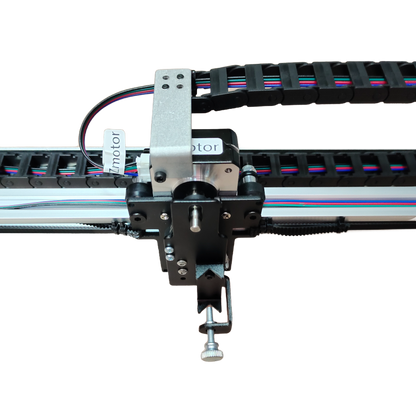

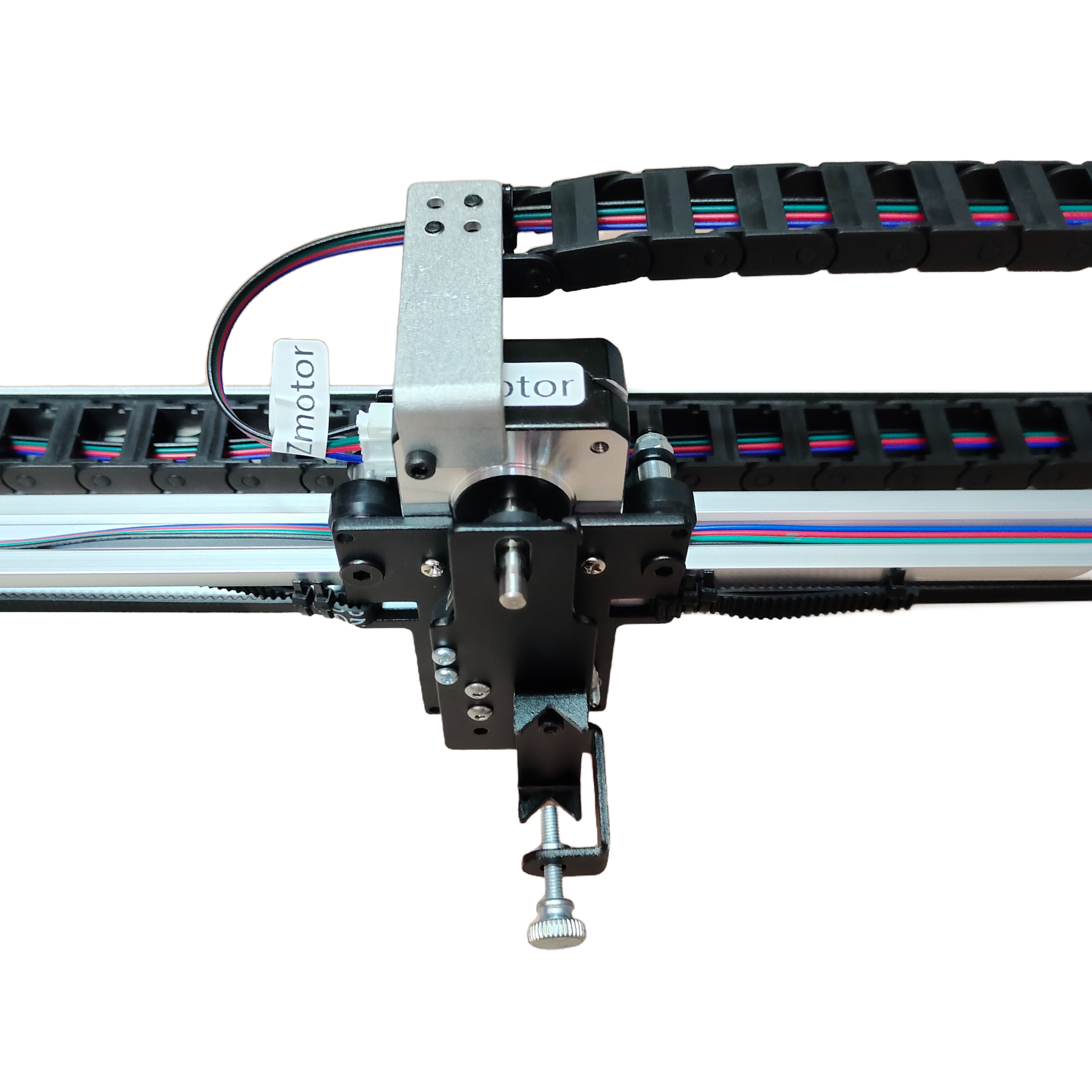

Ja, de Z-as kan de werkafstand aanpassen van 0 tot 10 mm.

Ja, de pen-down tijd kan worden geregeld.

Ja, het ondersteunt G-code commando's. De firmware van het moederbord is compatibel met GRBL.

Ja, dat kan. De machine ondersteunt gewichten tot 200 gram en een maximale diameter van 15 mm.

Ja, de H-constructie is voldoende stabiel. De bedrijfssnelheid is instelbaar.

De code beperkt standaard de hoogte van de Z-as, je kunt de volgende instellingen aanpassen zoals in de afbeeldingen om meer flexibiliteit te krijgen.

1. idraw_deps>idraw2_0internal>idraw.py

Pas de hoogte aan van 10 naar de verwachte hoogte, bijvoorbeeld 30, bij self.options.pen_pos_up en self.options.pen_pos_down.

Download afbeelding 1

2. idraw2_0.inx

Pas de max="10.0" aan naar de hoogte die je wilt bij <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="Pen hoogte: Omlaag, (mm):">5.0</param>

Download afbeelding 2

Ja! De A1-versie ondersteunt verticale montage, wat perfect is voor grootschalige kunstwerken, klasprojecten of technische tekeningen.

Stel de hoek van de pennenhouder in (70°–90°) en zorg voor de juiste drukinstellingen in de software. Gladde papiervlakken werken het beste voor schone resultaten.

De maximale schrijfsnelheid is 12.000 mm/min. Voor zeer gedetailleerde kalligrafie of generatieve kunst wordt een gematigde snelheid aanbevolen voor de beste precisie.

Ja. De machine ondersteunt meerdere softwareplatforms, waaronder Inkscape, Lightburn (voor lasergraveren) en Gcode-commando's.

Mechanische precisie is 0,01 mm voor zowel de X- als Y-as, wat zorgt voor gedetailleerde tekeningen, kalligrafie en handschrift op A1-formaat.
Mogelijke afwijking na verzending: tot 0,5 mm (X), 0,6 mm (Y)” – behoud dit, maar benadruk dat het geldt voor formaten A2–A0.

Absoluut. Compatibel met laserhoofden van 500 mW tot 15 W, kan het hout, leer, kunststoffen en papier met hoge precisie graveren.

Verbind via USB of Bluetooth en gebruik vervolgens je favoriete software (compatibel met Windows, Mac of Linux). Gedetailleerde tutorials en persoonlijke training zijn inbegrepen voor een soepele installatie.

Ja. De Z-as maakt verstelbare penhoogte en soepel optillen/drukken mogelijk, geschikt voor verschillende pentyper of graveergereedschappen.

Ja. Het A1-frame is gebouwd met een aluminium profiel + stalen plaat voor stabiliteit, zelfs bij het maken van middelgrote tot grote tekeningen of het gebruik van lasergraveren.

• Penalternatieven: Oudere technische pennen met Indiainkt (compatibel met de pen) of witte gelpennen voor donker papier zijn bruikbare opties.
• Coördinatensysteem: Na het homing ($H) is het ware nulpunt van de iDraw de linksbovenhoek. Plugins van derden kunnen niet-standaard oorsprongen gebruiken, dus handmatige kalibratie wordt aanbevolen.
• Algoritme voor complexe tekeningen: De gebruiker gebruikte een 1D cellulair automaat met Euleriaanse padalgoritmen om de lijnconnectiviteit te optimaliseren, waardoor overbodige penliften werden verminderd.
