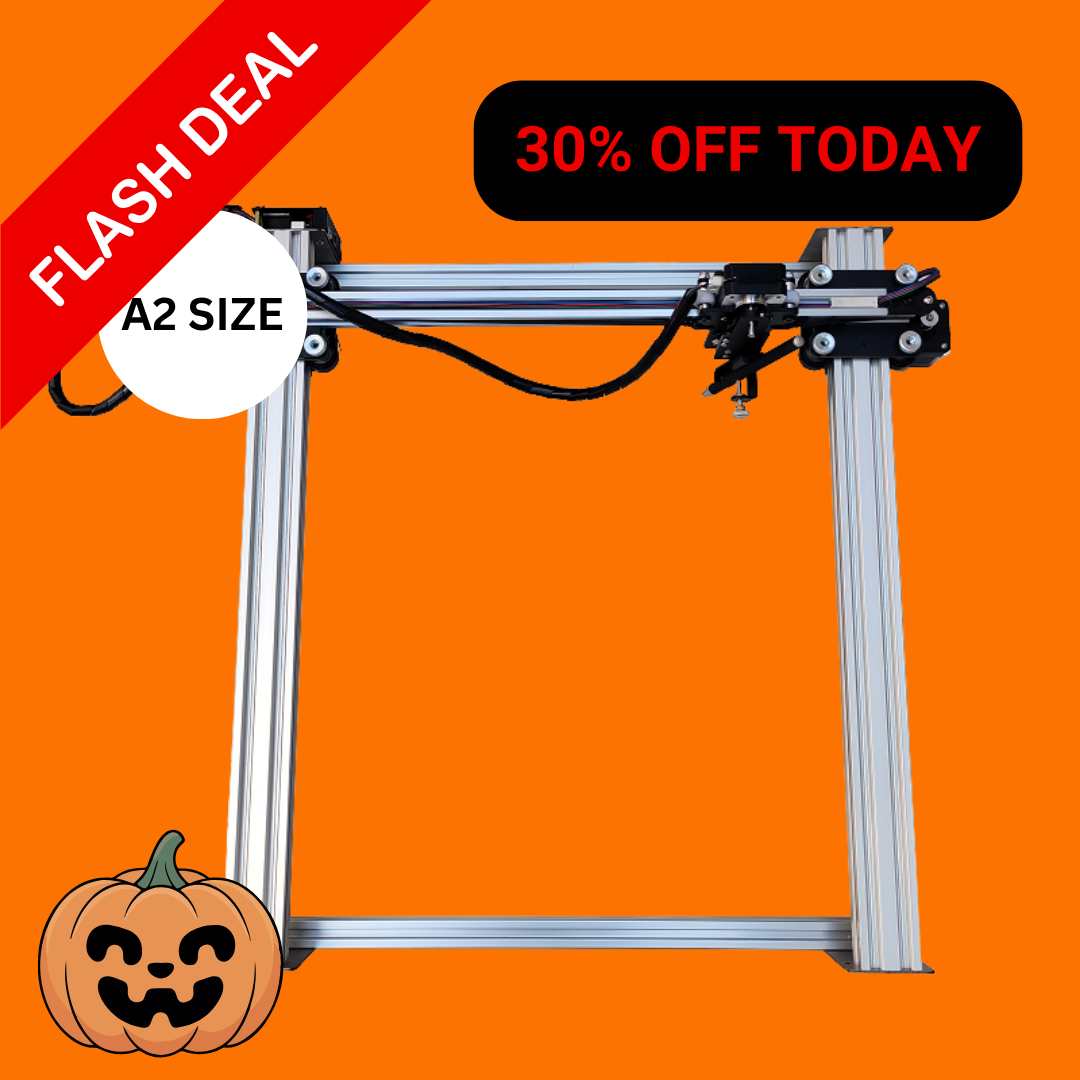

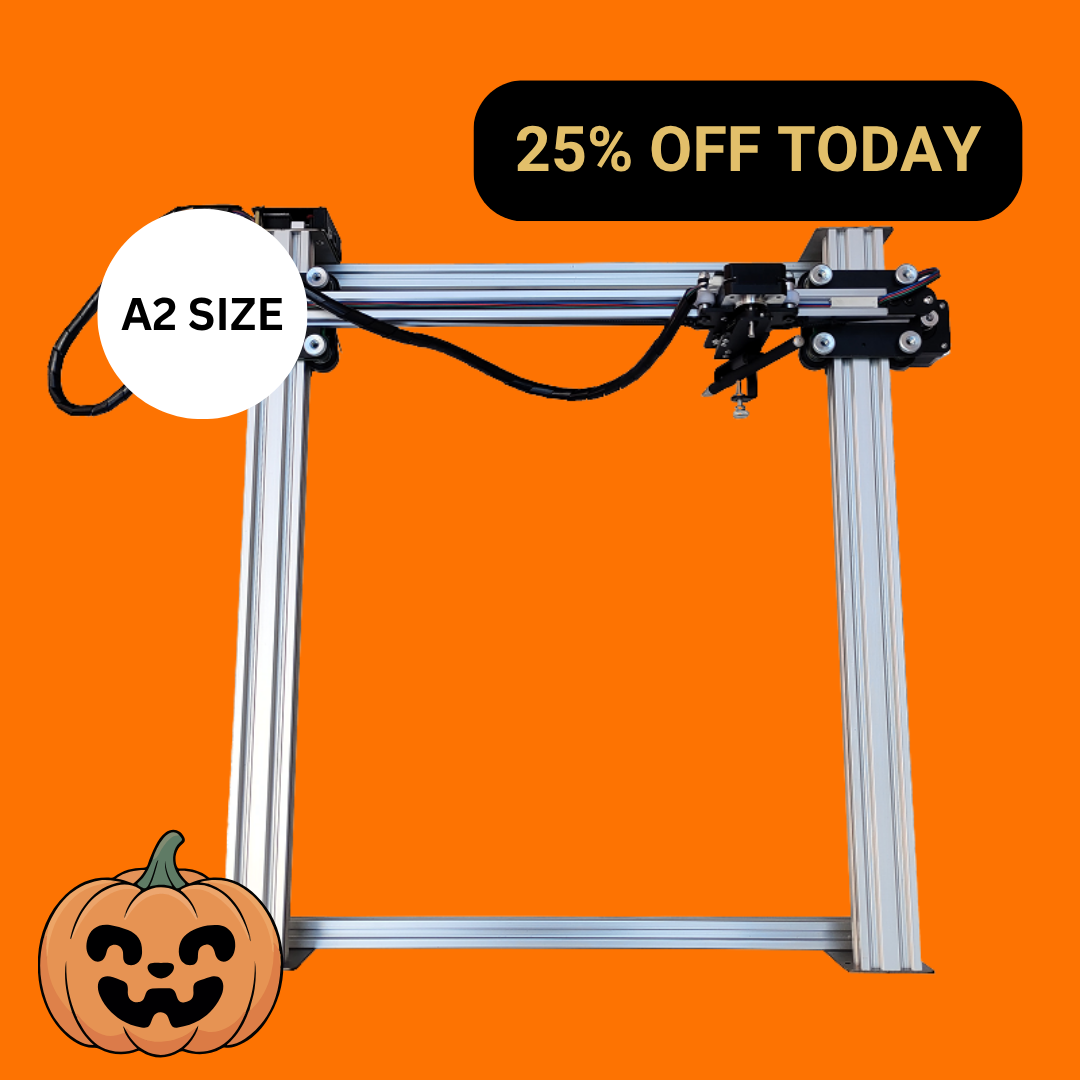

Maak kennis met de iDraw H A2 Pen Plotter Drawing Robot Pen Plotter Drawing Machine Writing Machine Signature Machine| UUNA TEK, de ultieme oplossing voor het maken van kunstwerken op groter formaat en ontwerpprojecten. Deze gespecialiseerde machine is geschikt voor taken zoals generatieve kunst, het ontwerpen van etnische kostuums, het markeren van leer voor bagage, het tekenen van hulplijnen voor mechanische producten en het persen van vouwlijnen voor handwerk, naast vele andere toepassingen.
Let op: deze versie heeft geen grondplaat. Bedankt
Wat is de iDraw H A2 Pen Plotter?
De iDraw H A2 is een high-precision robotic pen plotter die kunstwerken en ontwerpprojecten groter dan A2-formaat kan verwerken. De machine combineert mechanische nauwkeurigheid, aanpasbare software en flexibele bevestigingsmogelijkheden om tekeningen, handschrift en lasergravures van professionele kwaliteit te maken.
In tegenstelling tot standaardplotters ondersteunt deze machine meerdere materialen en is hij ontworpen voor zowel artistieke als industriële toepassingen, waardoor hij geschikt is voor:
- Kunstenaars die gedetailleerde kalligrafie of generatieve kunst maken
- Ontwerpers die werken aan prototypes, mechanische lijnen of patronen
- Onderwijsprofessionals die technisch tekenen en handschrift onderwijzen
- Hobbyisten die leer, hout en papier gebruiken voor gepersonaliseerde projecten
Op zoek naar een uiterst nauwkeurige penplotter voor groot formaat?
De iDraw H A2 Pen Plotter van UUNA TEK is ontworpen voor makers, ontwerpers en docenten die precisie, veelzijdigheid en betrouwbaarheid nodig hebben bij tekenen, handschrift en lasergravure. Deze tekenrobot is ideaal voor generatieve kunst, kalligrafie, technisch tekenen, handwerk en het markeren van leer en zet ideeën om in visuele resultaten op groot formaat.
Shipping, Warranty & Support
Free Worldwide Shipping
Delivered anywhere in the world at no extra cost.
30-Day Easy Returns
Hassle-free returns or exchanges within 30 days.
Lifetime Care Guarantee
Support for your machine for its entire lifetime.
Dedicated Customer Support
Help available via email, chat, or Zoom.
Free Personal Training
Learn to set up and use your machine easily.
Belangrijkste functies
-
Universele G-codecompatibiliteit: plug-and-playprecisie
Voor de meeste ontwerpers, kalligrafen en bedrijfseigenaren heb je een systeem nodig dat naadloos samenwerkt met de tools die je al kent. Ons standaardproductassortiment biedt volledige compatibiliteit met open-source G-code, wat betekent dat je vectoren rechtstreeks kunt importeren uit Inkscape (met onze gepatenteerde extensies), LightBurn of Adobe Illustrator, je gereedschapspad kunt genereren en direct kunt beginnen met plotten. Geen programmeerkennis vereist - alleen pure, geïndustrialiseerde handgeschreven automatisering.
-
Probleemloos in bulk schrijven met ondersteuning voor e-mailmerging en Hershey-lettertypen
Alle UUNA TEK iDraw-penplotters ondersteunen e-mail samenvoegen voor het in bulk schrijven van brieven, enveloppen, kaarten en uitnodigingen. Gebruik Hershey-lettertypen voor handschrift dat op menselijk handschrift lijkt.
-
Sleepkettingtechnologie
Ervaar moeiteloos tekenen, zelfs bij hoge snelheden, dankzij het innovatieve kabelrupsenmechanisme. Dit zorgt bij elke streek voor een soepele werking en nauwkeurige resultaten.
-
Verticale montageoptie
De veelzijdige iDraw H kan moeiteloos verticaal worden gemonteerd, zodat u eenvoudig en nauwkeurig grootschalige kunstwerken kunt maken.
-
Supreme-maatopties:
Kies uit de formaten A2, A1 of A0, met voldoende ruimte om je grootste ideeën tot leven te brengen. De A2-versie meet 16.5 x 23.4 inch en biedt een compact maar veelzijdig canvas voor je creativiteit.
-
Krachtige stappenmotoren
Uitgerust met 4* 42-stappenmotoren (meer voor A1/A0-formaten), voor gegarandeerde betrouwbare prestaties, zelfs met grotere tekeningen.
-
Ongeëvenaarde snelheid
Met een schrijfsnelheid van 0-12.000 MM/MIN klaart de UUNA TEK H Version je creatieve projecten in een mum van tijd, terwijl hij dezelfde precisie behoudt die kenmerkend is voor ons merk.
-
Uitgebreide softwareondersteuning
Compatibel met Windows 7/8/10/11 of hoger (Inkscape), Mac OS (Inkscape voor schrijven en tekenen, Lightburn voor lasergraveren) en Linux, zodat u over de juiste hulpmiddelen beschikt.
-
Ontworpen voor precisie
Met een mechanische precisie van Y:0.01 mm en X:0.01 mm is de UUNA TEK H Version de belichaming van perfectie.
-
Gebruiksvriendelijke connectiviteit
Maak naadloos verbinding via USB of Bluetooth, waardoor het veelzijdig en voor iedereen toegankelijk is.
-
Frame-materialen van wereldklasse
Gemaakt van een combinatie van aluminiumprofiel en staalplaat, voor duurzaamheid en een lange levensduur.
-
Adaptief vermogen
Met een breed spanningsbereik (110V-220V) is het apparaat klaar voor gebruik, waar u ook bent.
-
Veelzijdige laseropties
Selecteer laserunits van 500 mW tot 15 W voor het graveren van hout, kunststof, leer en papier.
Inklapbare inhoud
Melding
UUNA TEK® H A0/A1/A2 is een afgeleide van de UUNA TEK® H A3-penplotter zonder onderstel, speciaal opnieuw ontworpen voor een groter plotgebied.
Zelfs met de verbeterde wagen moeten deze grotere modellen over het algemeen op lagere snelheden worden gebruikt dan een gewone UUNA TEK® H A3 om dezelfde kwaliteit te bereiken.
Om de verzendkosten en het risico op schade te beperken, worden deze modellen gedeeltelijk gedemonteerd verzonden en verzenden we ze rechtstreeks vanuit onze Chinese fabrikant. Vanwege de hoge verzendkosten accepteren we geen retourzendingen of terugbetalingen, maar we kunnen gratis vervangende onderdelen leveren als er onderdelen defect zijn en ervoor zorgen dat het apparaat werkt. We kunnen alleen een volledige terugbetaling bieden bij een kwaliteitsprobleem waarvoor we geen oplossing kunnen bieden.
Invoerbelasting wordt door uw douane geheven.
Ze zijn echt groot.
Deze apparaten worden op bestelling gemaakt, in beperkte oplage. Het duurt minstens één maand om ze te produceren en minstens 5-10 werkdagen om ze te verzenden. Stuur na het plaatsen van de bestelling een e-mail naar uunatek@gmail.com om alles te bevestigen.
Houd er rekening mee dat de afwijking groter wordt naarmate de machine groter is. De A2-A0-machine heeft een afwijking van ongeveer 0,1-0,2 mm op de X-as en ongeveer 0,2-0,3 mm op de Y-as. Het is mogelijk dat de transportband of andere onderdelen tijdens het transport losraken door het langdurige grensoverschrijdende transport. In dat geval moet u de machine mogelijk op afstand afstellen nadat u deze hebt ontvangen via onze online bijeenkomst hier: https://calendly.com/uunatek/iauto-support, of onze instructievideo op YouTube hier bekijken: https://www.youtube.com/watch?v=QlrD2w3Zo2M&t=1403s. Tegelijkertijd zal de afwijking toenemen als de software-instellingen heen-en-weerbewegingen toestaan.
In dat geval raden we het volgende aan:
1. Probeer op een lagere snelheid te schrijven en gebruik de standaard aanbevolen tekensnelheid van 2000 mm/min
2. Schakel de automatische optimalisatiefunctie voor heen-en-weerbewegingen niet in om de afwijking te beperken
3. Probeer de X-as als centrale as van de afbeelding te gebruiken
4. Gebruik een sneldrogende pen
5. Probeer tekenpapier te gebruiken en het papier vast te zetten
6. Het ontwerp mag niet te ingewikkeld zijn. Als het echt ingewikkeld is, wordt aanbevolen het in meerdere delen te tekenen
Specificatie
【Prestaties en precisie】
• Werkgebied (tekenen): 16,5" × 23,4" (420 × 594 mm) - volledig compatibel met A2 en ANSI C
• Maximale schrijfsnelheid: 0 - 472,44 inch/min (0 - 12.000 mm/min)
• Mechanische precisie: Y: 0,0004" (0,01 mm), X: 0,0004" (0,01 mm)
• Verticale penverplaatsing (Z-as): 0,39" (10 mm)
【Mogelijkheden voor gereedschap en hardware】
• Ondersteunde pendiameter: tot 0,63" (16 mm)
• Instelbare penhoek: 70° - 90° (ondersteunt schuine penselen en kalligrafiepennen)
• Motoren: 4 * NEMA 17 (42) stappenmotoren met hoog koppel (configuratie met dubbele aandrijving en verbeterde stabiliteit)
• Eindschakelaars: geïntegreerd (X-/Y-as)
• Framematerialen: industrieel aluminiumprofiel + zware stalen plaat
【Fysieke eigenschappen en afmetingen】
• Productafmetingen (A2): 27,8" × 27,4" × 6,1" (706 × 696 × 155 mm)
• Verpakkingsafmetingen (A2): 29,0" × 7,0" × 7,0" (737 × 178 × 178 mm)
• Nettogewicht: 9,0 lbs (4,1 kg)
• Verzendgewicht: 10,0 lbs (4,5 kg)
【Elektronica en connectiviteit】
• Moederbord: DrawCore V2.0
• Connectiviteit: USB, Bluetooth
• Ingangsspanning: 110V - 220V AC (wereldwijd compatibel)
• Uitgang voedingsadapter: 12V / 1A
• Bedrijfstemperatuur: -4°F - 122°F (-20°C - 50°C)
【Software en bediening】
• Firmware: GRBL-compatibel
• Besturingssoftware / add-ons: UUNA TEK® 2.0 Control Extension
• Ondersteunde besturingssystemen: Windows 7/8/10/11+, macOS, Linux
• Compatibele software: Inkscape (schrijven/tekenen), LightBurn (lasergraveren)
• Ondersteunde bestandsindelingen: SVG, JPG, JPEG, PNG, BMP, G-code, enz.
Paklijst
1 X UUNA TEK iDraw H A2/A1/A0-penplotter
1 X gereedschapskit
1 X snelstartgids
1 X bedankkaart
Software
Download de Inkscape-software en uitgebreide bestanden hier>>>.
Je vindt er de software voor Windows, Mac en Linux, evenals de montagehandleiding voor de hardware en installatie-informatie over de software.
Voor degenen die geavanceerde functies nodig hebben:
1. Als je de functie nodig hebt om het plotbestand op te slaan, download dan deze versie>>>
2. Als je de functie voor het samenvoegen van e-mails nodig hebt,
Windows: download dan deze versie>>>
Mac of Linux: download dan deze versie>>>
3. Als je de laserfunctie nodig hebt, download dan deze versie>>>
4. Wat als ik enige programmeerkennis heb en de oorspronkelijke parameters wil aanpassen om de snelheidsbeperking op te heffen? Download dan deze versie>>>
Beleidsregels
Verzendbeleid: Alle bestellingen worden binnen 48 werkuren verwerkt. Alle pakketten worden vanuit onze Chinese magazijnen of het Amazon-magazijn verzonden met DHL/UPS/USPS. De levering op uw bestemming duurt 5-7 werkdagen. Tijdens verkoopseizoenen kunnen vertragingen optreden. Bekijk het volledige beleid hier>>>
Retourbeleid: Wij bieden op alle producten 1 jaar garantie. Gratis retourneren en terugbetaling worden alleen aangeboden bij kwaliteitsproblemen of schade tijdens de levering. Neem vóór het retourneren contact met ons op via support@uunatek.com. Bekijk het volledige beleid hier>>>
iDraw H A2 vs A1 vs A0 – Choosing the Right Size
| Size | Dimensions | Best Use Cases |
|---|---|---|
| A2 | 16.5 x 23.4 inches | Compact drawings, calligraphy, small-scale generative art |
| A1 | 23.4 x 33.1 inches | Medium artwork, prototypes, classroom use |
| A0 | 33.1 x 46.8 inches | Large-format designs, detailed calligraphy, large generative art projects |
Veelgestelde vragen
Wanneer en waarom de iDraw H A2-penplotter gebruiken
De iDraw H A2 is perfect voor:
Generatieve kunst: Maak complexe algoritmische tekeningen met perfecte precisie.
Kaligrafieprojecten: Professioneel handschrift voor certificaten, kaarten en kunstwerken.
Technisch tekenen: Nauwkeurige hulplijnen voor engineering en prototypes.
Markeren van leer en handwerk: Graveer patronen, logo's of vouwen met een laser of pen.
Educatief gebruik: Leer technisch tekenen of handschrift op scholen en in studio's.
Waarom kiezen voor iDraw H?
Het combineert precisie, snelheid, veelzijdigheid en duurzaamheid en is daarmee de beste keuze voor makers die professionele kwaliteit en flexibiliteit eisen.
Wat moet ik doen als ik op de rode knop druk en de machine stopt? Kan ik de plot hervatten?
Ja, u kunt uw werk hervatten nadat u op de rode noodstopknop hebt gedrukt. Zodra u erop hebt gedrukt, pauzeert de machine en wacht deze op verdere instructies. Ga als volgt te werk om door te gaan:
- Open uw Inkscape-software.
- Ga naar het menu Extensies.
- Zoek het gedeelte Hervatten.
- Selecteer Hervatten (vanaf thuispositie) of Hervatten (vanaf waar gepauzeerd is), afhankelijk van of u opnieuw vanaf het begin wilt starten of wilt doorgaan vanaf het exacte stoppunt.
👉 Tip: Zorg er altijd voor dat u de juiste hervatoptie kiest op basis van de voortgang van uw project, om overlappende of onvolledige tekeningen te voorkomen.
Waarom werkt mijn functie Automatisch naar huis niet goed?
Hier zijn enkele tips voor het gebruik van Auto Home.
1. Controleer of de kabels van de contactschakelaars correct zijn aangesloten. Volg deze handleiding:https://www.youtube.com/watch?v=5B4nb2k6eAc2. Beweeg de X-aswagen handmatig zo ver mogelijk naar links en controleer of deze de contactschakelaar van de X-as raakt.
3. Beweeg de Y-aswagen handmatig zo ver mogelijk naar achteren en controleer of deze de contactschakelaar van de Y-as raakt.
4. Zorg ervoor dat de kabels goed zijn aangelegd, zodat ze niet aan de XY-wagens blijven haken. Bekijk deze handleiding voor het ordenen van de kabel van de Z-as:https://www.youtube.com/watch?v=LTwPYPh3rdE
Kan de Z-as de werkafstand aanpassen?
Ja, de Z-as kan de werkafstand aanpassen van 0 tot 10 mm.
Kan de pen-down-tijd worden geregeld?
Ja, de tijd dat de pen op het papier staat kan worden geregeld.
Ondersteunt de machine G-codeopdrachten?
Ja, het ondersteunt G-codeopdrachten. De firmware van het moederbord is compatibel met GRBL.
Kan de Z-as soepel heffen en aandrukken met een belasting van ongeveer 30-35 g (zoals een massieve stalen sonde met een diameter van 10 mm en een lengte van 5 cm)?
Ja, dat kan. De machine ondersteunt ladingen tot 200 gram en een maximale diameter van 15 mm.
Is het frame stabiel genoeg om trillingen tijdens het indrukken te voorkomen?
Ja, de H-constructie is voldoende stabiel. De bedrijfssnelheid is instelbaar.
Als het überhaupt mogelijk is, kun je dan de instelling aanpassen voor hoe ver de pennen omhoog of omlaag kunnen worden bewogen?
De code beperkt standaard de hoogte van de Z-as. Je kunt de volgende instellingen aanpassen, zoals in de afbeeldingen, voor meer flexibiliteit.
1.idraw_deps>idraw2_0internal>idraw.py
Pas de hoogte van 10 aan naar de gewenste hoogte, bijvoorbeeld 30, in self.options.pen_pos_up en self.options.pen_pos_down.
2. idraw2_0.inx
Pas max="10.0" aan naar de gewenste hoogte in <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="Pen height:DOWN, (mm):">5.0</param>
Kan ik iDraw H gebruiken voor lasergraveren?
Ja. Het ondersteunt laserheads van 500 mW tot 15 W, geschikt voor hout, leer, kunststof en papier.
Welke software is compatibel?
Windows, Mac (Inkscape voor tekenen, Lightburn voor graveren) en Linux. Het ondersteunt G-code-, DXF- en SVG-bestanden.
Heeft de penplotter een bodemplaat nodig?
De A2-versie wordt geleverd zonder grondplaat, waardoor verticale of horizontale montage moeiteloos mogelijk is, en is ideaal voor tekenen in ruimtes die de standaardafmetingen overschrijden.
Op welke materialen kan ik een beroep doen?
Papier, karton, leer en andere geschikte vlakke materialen.
Hoe nauwkeurig is de iDraw H?
De mechanische precisie is Y:0.01mm en X:0.01mm, wat een hoge nauwkeurigheid garandeert voor kalligrafie en technische tekeningen.
Kan de Z-as worden aangepast aan verschillende penhoogtes?
Ja. De Z-as kan heffen, laten zakken en persen met een laadvermogen van ongeveer 30-35 g.
