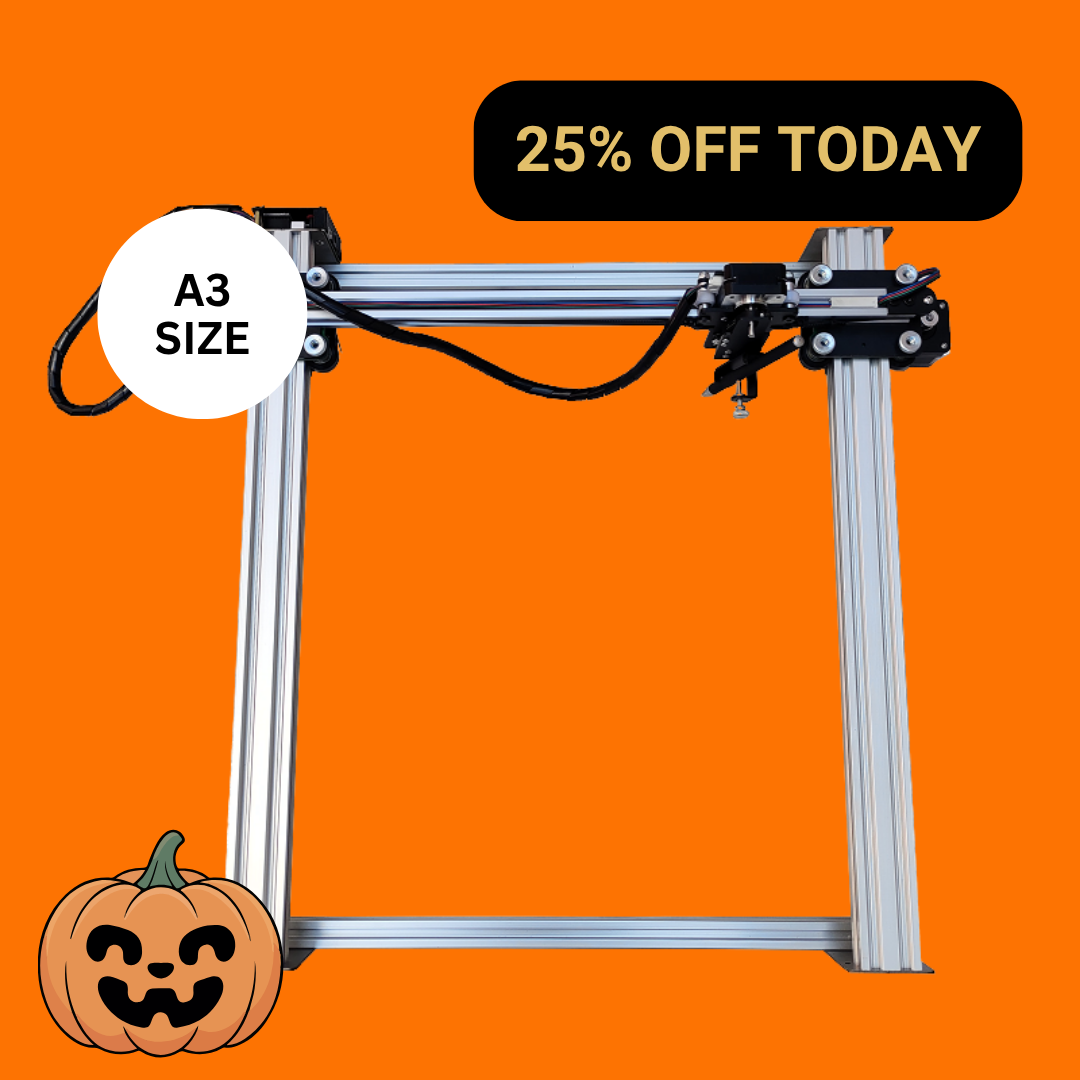

iDraw H A3-penplottertekenrobot, penplottertekenmachine, 300% sneller dan andere

iDraw H A3-penplottertekenrobot, penplottertekenmachine, 300% sneller dan andere

🔥 BFCM Mega Sale | UP TO 50% OFF ⚡
€541,95 EUR
€722,95 EUR €541,95 EUR
Uitverkoop Uitverkocht
Verzending berekend bij het afrekenen.
Stijl
Stekker
Maat

Til uw creatieve projecten naar een hoger niveau met de iDraw H A3-penplotter, tekenrobot, tekenmachine, schrijfmachine en handtekeningenmachine| UUNA TEK is ontworpen om nieuwe normen op het gebied van precisie en snelheid te stellen. Als 's werelds snelste handschrijfmachine biedt deze een indrukwekkende snelheidsverhoging van 300% ten opzichte van vergelijkbare machines, waardoor hij de ideale keuze is voor kunstenaars, professionals en liefhebbers die op zoek zijn naar ongeëvenaarde prestaties.

Let op: de standaardversie wordt geleverd zonder bodemplaat. Als u een bodemplaat nodig hebt, kunt u de add-on aan uw winkelwagen toevoegen en deze zelf monteren. Bedankt!

Wat is de iDraw H A3?

  • Geschikt voor projecten tot A3-formaat (16.5 × 11.7 inch)
  • Mechanische precisie voor gedetailleerde tekeningen
  • Compatibel met Inkscape, Lightburn en andere SVG/JPG/PNG-indelingen
  • Flexibele montagemogelijkheden: horizontale of verticale opstelling

Ideaal voor:

  • Kunstenaars die generatieve kunst en kalligrafie maken
  • Ontwerpers die prototypes of hulplijnen tekenen
  • Docenten die technisch tekenen onderwijzen
  • Ambachtslieden die leer, hout of papier markeren

Waarom kiezen voor iDraw H A3?

  • Moeiteloos in bulk schrijven: Ondersteunt e-mail samenvoegen en Hershey-lettertypen voor brieven, uitnodigingen en kaarten
  • Ongeëvenaarde snelheid: Tot 12,000 mm/min, 3X sneller dan andere A3-plotters
  • Precisie: Resolutie van 0.01 mm op de X/Y-assen
  • Lasergraveren (optioneel): Laserunits van 0.5W – 15W voor veelzijdige materialen
  • Connectiviteit: USB of Bluetooth, compatibel met Windows/Mac/Linux
  • Gebruiksvriendelijke bediening: Pas vermogen, snelheid en invoerformaten aan met UUNA TEK 2.0 Control





Bekijk alle details

Shipping, Warranty & Support

🌍

Free Worldwide Shipping

Delivered anywhere in the world at no extra cost.

🔄

30-Day Easy Returns

Hassle-free returns or exchanges within 30 days.

💎

Lifetime Care Guarantee

Support for your machine for its entire lifetime.

📞

Dedicated Customer Support

Help available via email, chat, or Zoom.

🎓

Free Personal Training

Learn to set up and use your machine easily.

Belangrijkste kenmerken

  • Universele G-codecompatibiliteit: precisie zonder installatie

    Voor de meeste ontwerpers, kalligrafen en ondernemers heb je een systeem nodig dat naadloos samenwerkt met de tools die je al kent. Ons standaardproductassortiment biedt volledige opensourcecompatibiliteit met G-code, wat betekent dat je vectoren rechtstreeks kunt importeren uit Inkscape (met onze eigen extensies), LightBurn of Adobe Illustrator, je gereedschapspad kunt genereren en direct kunt beginnen met plotten. Coderen is niet nodig - alleen pure, geïndustrialiseerde handgeschreven automatisering.

  • Moeiteloos in bulk schrijven met e-mail samenvoegen en ondersteuning voor Hershey-lettertypen

    Alle UUNA TEK iDraw-penplotters ondersteunen e-mail samenvoegen voor het in bulk schrijven van brieven, enveloppen, kaarten en uitnodigingen. Gebruik Hershey-lettertypen voor handschrift dat er menselijk uitziet.

  • Ongeëvenaarde snelheid - 3X sneller dan andere

    UUNA TEK H-versie verandert het spel met een schrijfsnelheid tot 12.000 mm/min en neemt daarmee een enorme voorsprong op de concurrentie.

  • Geavanceerde technologie

    Aangedreven door het Drawcore V2.0-moederbord en uitgerust met GRBL-compatibele firmware, is dit het toppunt van innovatie.

  • Precisie opnieuw gedefinieerd

    Bereik een uiterst nauwkeurige mechanische precisie met een minimale resolutie van 0.01mm voor zowel de Y- als de X-as, zodat je creaties tot in het kleinste detail exact zijn.

  • Veelzijdig lasergraveren

    Kies uit laserunits met een vermogen van 500 mW tot 15 W, waarmee je allerlei materialen kunt graveren, van hout en kunststof tot leer en papier.

  • Intuïtieve bediening

    Beheer moeiteloos je vermogensinstelling, graveersnelheid en invoerformaten met de add-ons voor de UUNA TEK 2.0 Control.

  • Gebruiksvriendelijke connectiviteit

    Maak verbinding via USB of Bluetooth, zodat je flexibel kunt werken met verschillende besturingssystemen, waaronder Windows 7/8/10/11 of hoger, Mac OS en Linux.

Specificatie

【Prestaties en precisie】
• Werkoppervlak (tekenen): 16.54" × 11.69" (420 × 297 mm) — geschikt voor volledig A3- en US Ledger-/Tabloid-formaat
• Graveeroppervlak (laser): 16.54" × 11.69" (420 × 297 mm)
• Max. schrijfsnelheid: 0 – 472.44 in/min (0 – 12,000 mm/min)
• Max. graveersnelheid laser: 0 – 196.85 in/min (0 – 5,000 mm/min)
• Mechanische precisie: Y: 0.0004" (0.01 mm), X: 0.0004" (0.01 mm)
• Verticale penverplaatsing (Z-as): 0.39" (10 mm)

【Gereedschaps- en hardwaremogelijkheden】
• Ondersteunde pendiameter: tot 0.63" (16 mm)
• Verstelbare penhoek: 70° – 90° (geschikt voor schuine penselen en kalligrafiepennen)
• Laseropties qua vermogen: 500mW / 1600mW / 2500mW
• Laserspecificaties: 445±5nm, vaste focus, PWM-besturing (S0 - S1,000)
• Motoren: 4 * NEMA 17 (42)-stappenmotoren (verhoogd koppel / dubbele aandrijving)
• Eindschakelaars: geïntegreerd (X/Y-as)
• Framematerialen: industrieel aluminiumprofiel + staalplaat

【Fysieke kenmerken en afmetingen】
• Productafmetingen: 20.67" × 22.44" × 6.30" (525 × 570 × 160 mm)
• Nettogewicht: 8.82 – 11.02 lbs (4 – 5 kg)

【Elektronica en connectiviteit】
• Moederbord: DrawCore V2.0
• Connectiviteit: USB, Bluetooth
• Ingangsspanning: 110V - 220V AC (wereldwijd compatibel)
• Uitgangsvermogen van de voedingsadapter: 12V / 1A
• Bedrijfstemperatuur: -4°F – 122°F (-20°C – 50°C)

【Software en besturing】
• Firmware: compatibel met GRBL
• Besturingssoftware / add-ons: UUNA TEK 2.0-besturingsextensie
• Ondersteunde besturingssystemen: Windows 7/8/10/11+, macOS, Linux
• Compatibele software: Inkscape (schrijven/tekenen), LightBurn (lasergraveren)
• Ondersteunde bestandsindelingen: SVG, JPG, JPEG, PNG, BMP, G-code, enz.

Paklijst

1 X UUNA TEK iDraw H A3-penplotter
*1 X A3-basisplaat (optioneel)
1 X Gereedschapssets
1 X Snelstartgids
1 X Bedankkaart

Software

Download de Inkscape-software en uitgebreide bestanden hier>>>.

Je vindt de software voor Windows, Mac en Linux, evenals de montagehandleiding voor de hardware en de installatie-instructies voor de software.

Voor wie geavanceerde functies nodig heeft:

1. Download deze versie>>> als je bestanden voor de plotter wilt opslaan.

2. Als je de functie voor e-mail samenvoegen nodig hebt,

Windows: download deze versie>>>

Mac of Linux: download deze versie>>>

3. Download deze versie>>> als je de laserfunctie nodig hebt.

4. Wat als ik enige programmeerkennis heb en de oorspronkelijke parameters wil aanpassen om de snelheidsbeperking op te heffen? Download dan deze versie>>>

Tutorials

Bekijk de videotutorials voor de UUNA TEK 1.0-penplotter hier>>>

Bekijk de videotutorials voor de UUNA TEK 2.0-penplotter hier>>>

Bekijk de videotutorials voor de UUNA TEK H-penplotter hier>>>

Bekijk de video over de software hier>>>

Bekijk de videotutorials voor de laserfunctie hier>>>

Beleidsregels

Verzendbeleid: Alle bestellingen worden binnen 48 werkuren verwerkt. Alle pakketten worden vanuit onze Chinese magazijnen of het Amazon-magazijn verzonden met DHL/UPS/USPS. De levering op uw bestemming duurt 5-7 werkdagen. Tijdens uitverkoopseizoenen kunnen vertragingen optreden. Bekijk het volledige beleid hier>>>

Retourbeleid: Op alle producten bieden we 1 jaar garantie. Gratis retourneren en terugbetaling zijn alleen mogelijk bij kwaliteitsproblemen of schade tijdens de levering. Neem voordat u het product retourneert contact met ons op via support@uunatek.com. Bekijk het volledige beleid hier>>>

iDraw H vs iDraw H SE – Comparison Table
Feature iDraw H iDraw H SE
Motherboard Drawcore V2.0 Drawcore V3.0
Firmware GRBL Compatible GRBL Compatible
Software Support Inkscape Writing, Inkscape Drawing, Lightburn for Laser Full AxiDraw Functions + Python API + CLI
Connectivity USB, Bluetooth USB
Working Area 420 × 297 mm (A3); A2/A1/A0 options available 297 × 210 mm (A4)
Mechanical Precision X/Y: 0.01 mm X/Y: 0.01 mm
Writing Speed Up to 12,000 mm/min Up to 12,000 mm/min
Engraving Speed 0–5,000 mm/min 0–5,000 mm/min
Laser Power Options 0.5W / 1.6W / 2.5W / 10W / 15W N/A
Frame Material Aluminum + Steel Plate Aluminum
Pen Angle Adjustability 70–90° 70–90°
Supported OS Windows, Mac, Linux Windows, Mac, Linux
Input Formats SVG, PNG, JPG, JPEG, BMP SVG, PNG, JPG, JPEG, BMP
Power Adapter Output 12V / 1A 12V / 1A
Operating Temperature -20°C to 50°C -20°C to 50°C

Veelgestelde vragen

Waarom werkt mijn automatische terugkeer naar huis niet goed?

Hier zijn enkele tips voor het gebruik van Auto Home.
1. Controleer of de kabels van de contactschakelaars correct zijn aangesloten. Volg deze handleiding:https://www.youtube.com/watch?v=5B4nb2k6eAc2. Verplaats de X-aswagen handmatig zo ver mogelijk naar links en controleer of deze de contactschakelaar van de X-as raakt.
3. Verplaats de Y-aswagen handmatig zo ver mogelijk naar achteren en controleer of deze de contactschakelaar van de Y-as raakt.
4. Zorg ervoor dat de kabels goed zijn gerangschikt, zodat ze niet achter de XY-wagens blijven haken. Bekijk deze handleiding voor het ordenen van de Z-as-kabel:https://www.youtube.com/watch?v=LTwPYPh3rdE

Wat moet ik doen als ik op de rode knop druk en de machine stopt? Kan ik de plot hervatten?

Ja, je kunt je werk hervatten nadat je op de rode noodstopknop hebt gedrukt. Zodra je op de knop drukt, pauzeert de machine en wacht deze op verdere instructies. Ga als volgt te werk om verder te gaan:

  1. Open je Inkscape-software.
  2. Ga naar het menu Extensies.
  3. Zoek de sectie Hervatten.
  4. Selecteer Hervatten (vanaf begin) of Hervatten (vanaf onderbrekingspunt), afhankelijk van of je opnieuw wilt beginnen of precies wilt doorgaan vanaf het punt waar je bent gestopt.

👉 Tip: Kies altijd de juiste hervattingsoptie op basis van de voortgang van je project, om overlappende of onvolledige tekeningen te voorkomen.

Waarom geeft mijn iDraw-penplotter een foutmelding bij het plotten van iets dat groter is dan 215 × 300 mm, terwijl ik A3-formaat wil gebruiken?

Dit gebeurt meestal als in de software-instellingen het verkeerde model formaat is geselecteerd. Standaard staat de software mogelijk ingesteld op een kleiner model (zoals A4), waardoor het maximale plotgebied beperkt is.

Ga als volgt te werk om dit op te lossen:

Optie → Configuratie iDraw-model → Kies A3-formaat

Probeer daarna opnieuw te plotten. Zodra het juiste model formaat is geselecteerd, ondersteunt de machine het volledige A3-plotgebied zonder fouten.

Kan de Z-as de werkafstand aanpassen?

Ja, de Z-as kan de werkafstand aanpassen van 0 tot 10 mm.

Kan de tijd dat de pen op het papier staat worden geregeld?

Ja, de tijd waarin de pen niet wordt gebruikt, kan worden geregeld.

Ondersteunt de machine G-code-opdrachten?

Ja, het ondersteunt G-codeopdrachten. De firmware van het moederbord is compatibel met GRBL.

Kan de Z-as soepel omhoog en omlaag bewegen en drukken met een belasting van ongeveer 30–35 g (zoals een massieve stalen sonde met een diameter van 10 mm en een lengte van 5 cm)?

Ja, dat kan. De machine ondersteunt ladingen tot 200 gram en een maximale diameter van 15 mm.

Is het frame stabiel genoeg om trillingen tijdens het persen te voorkomen?

Ja, de H A3 weegt 7 kg en is voldoende stabiel. De snelheid is instelbaar.

Is het überhaupt mogelijk om de instelling voor hoe ver de pennen omhoog en omlaag kunnen worden gebracht, te wijzigen?

De code beperkt standaard de hoogte van de Z-as. Je kunt de volgende instellingen aanpassen, zoals op de afbeeldingen, voor meer flexibiliteit.

1.idraw_deps>idraw2_0internal>idraw.py

Pas de hoogte van 10 aan naar de gewenste hoogte, bijvoorbeeld 30, bij self.options.pen_pos_up en self.options.pen_pos_down.

Afbeelding 1 downloaden

2. idraw2_0.inx

Pas max="10.0" aan naar de gewenste hoogte bij <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="Penhoogte: OMLAAG, (mm):">5.0</param>

Afbeelding 2 downloaden
